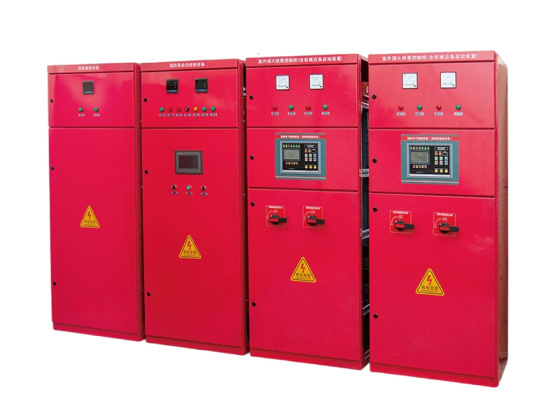

产品图片
HSK-SFYJ-160 消防泵控制柜(含机械应急启动功能)
概述
HSK-SFYJ-160智能消防泵控制设备是我司依据国标GB16806-2006标准，针对消防给水系统特点设计生产的智能化控制设备。该产品具有过载，短路，缺相等多种保护功能，还具有单泵，多泵及多种主备泵切换的控制模式，水泵的启动方式可根据水泵功率和用户要求采取直接启动，自耦降压启动，软起动等多种形式配置，电控柜采用优质钢板经喷塑处理防护等级最高可达IP55。
特点
1、满足国标GB16806-2006标准。
2、具有人机操作界面，简便，清晰，易操作。
3、具有手自动两种工作状态，并且手动操作优先，实现以人为本的操作原则。
4、具有故障信息记忆功能，可储存2万条故障信息，便于查询。
5、具有 RS485标准接口，预留楼宇监控接口可与消防中控室联网，数据远程传输遥控。
6、高清晰状态显示，声光告警，工作状态一目了然。
7、含机械应急启泵功能;保证在控制柜内的二次元件损坏或远程启动信号线损坏等故障发送，但主电源正常的情况下，由有权限的工作人员通过该装置手动机械强制启泵。
消防泵机械应急启动功能描述
根据《消防给水及消火栓系统技术规范》GB16806-2006标准，本条为强制性条文(黑体字),压力启动、远程启动和硬拉线启动都是通过继电器来实现自动启泵的，若继电器和弱电信号故障不能自动启动消防泵时，应依靠消防泵控制柜设置的“机械应急启动装置”直接启动消防泵，当弱电信号和硬拉线启泵继电器故障且消防泵控制柜内二次线路故障和电器故障不能使消防泵自动或手动启动，所以在火警紧急情况下，本条强制规定只要在正常供电情况下,无论消防泵控制柜内控制线路损坏如何，都能强制直接启泵，以保证火灾时扑救及时性，该“机械应急启动装置”是通过机械连锁装置直接传动，来实现直接启动消防泵的装置。该装置可配置星三角启动和降压启动两种方式。
“机械应急启动装置”启动手柄平时处于停止状态(带锁)，紧急火警时必须由被授权的管理人员操作(机械应急启动装置带锁，平时由有权限的人保管，且此时从报警到消防泵正常供水的时间不大于5min，这个时间包含了管理人员从控制室到泵房的时间以及包括消防泵从强制启动到正常供水的时间)。
HSK-SFYJ-160机械应急启动装置特点
1、纯机械动作，不依赖任何二次回路及电源通电动作切换，尽可能减少故障点。
2、特有分段式操作机构，实现星三角转换以降低强启电流，避免对电网及消防发电机的冲击，造成瞬时压降过大或憋死消防电机无法启动消防电源缺失的重大安全隐患。
3、降低项目总体造价;目前市面上的机械应急启动均是全压强启或通过二次回路转换启动水泵，前者因启动电流较大对电网或消防电机容量，母线，设备本身等要求较高，大幅增加一次配电成本。后者因不符合GB16806-2006标准，验收困难!
产品配置可根据用户几种情况实现
1、消防、喷淋泵控制柜已安装，可在消防泵、喷淋泵控制柜前增加消防应急启动控制柜(独立)，电源由双电源柜引来，“机械应急启动装置”输出和原控制柜内输出端子相连接，以实现应急直接启动消防泵。
2、消防泵、喷淋泵控制柜为星三角启动方式时由二组“机械应急启动装置”分别启动1#、2#泵，火警时可启动1#、2#泵任何一台;启动时手柄按下90°，启动后必须待火情实际情况，由有管理权限的人手动停泵(不可自动停泵或火警时手动停泵)。
3、消防泵、喷淋泵控制柜为降压启动方式时，由一组“机械应急启动装置”分别启动1#、2#泵，火警时可启动1#、2#泵的任何一台，启动时手柄向左按下90°为1#泵启动，向右按下90°为2#泵启动，均为强制启动，启动后必须待火情实际情况，由有管理权限的人手动停泵(不可自动停泵或火警时手动停泵)。
4、如用户、业主同时采购我公司消防泵、喷淋泵控制柜,即消防、喷淋泵控制柜一体的(自带“机械应急启动装置”)功能同上,以实现新规范、新标准要求，本公司产品保证通过消防验收。
常用规格
| 巡检功率(kW) | 15、18.5、22、30、37、45、55、75、90、110、132、160、250 |
