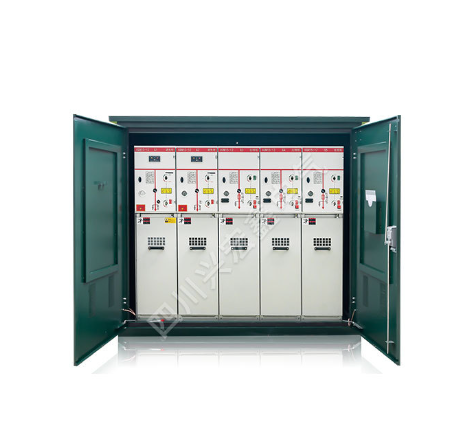

DFWK户外环网柜

 概述

DFWK-12 系列户外环网柜是公司采用国外技术，根据我国各区域配电网络特点和城市配网电缆化改造的实际情况，开发、生产的具有优良水准的充气式户外环网柜。

DFWK-12 系列户外环网柜采用 XGN15-12 箱式固定交流金属封闭开关设备，该开关设备具有模块化、可扩展、全绝缘、全密封、安全可靠、免维护等优点，适用于任何恶劣环境，被广泛应用于工业园区、居民区、街道、机场、各种建筑物、繁华商业中心等场所。

DFWK-12 系列户外环网柜标准电压等级 12KV、24KV，可扩展配网自动化功能，实现环网柜的智能化，让电网更坚强更智慧。

型号含义

使用条件

◆ 环境温度：上限温度 +50℃，下限温度 -40℃，上限日平均温度不超过 35℃；

◆ 相对湿度：日平均值不超过 95%，月平均值不超过 90%；

◆ 风速：不超过 35m/s；

◆ 污秽等级：Ⅲ级；

◆ 地震烈度：8 度；

◆ 地面倾斜度：不大于 3 度；

◆ 安装地点：安装在没有火灾，爆炸或剧烈震动、通风良好、无腐蚀性气体的场所。

条件

◆ 当设备安装在海拔高度为 1000 米以上时，需特别注明，以便公司在制造时对 SF6 压力进行调整。

◆ 如果涉及恶劣条件，请务必向公司咨询。

产品特点

高安全性

带电部分封闭在 SF6 气箱中，实现全密封全绝缘；

具备满足五防要求的机械连锁，避免误操作的出现；

进出线电缆采用全绝缘全密封可触摸连接方式，较大程度保证人身安全；

箱体装设气压监测装置，实现运行期内气压的实时监测；

气箱后下方设有防爆泄压装置，通过权威机构的内燃弧试验。

方案灵活

进出线方式灵活，可实现左、右及下进 ( 出 ) 线；

组合方式灵活，单元之间可实现任意组合，无限制扩展；

采用内置式母线扩展方式，全面满足使用性、经济性及美观要求；

设计方案灵活，可满足用户现场的要求。

结构紧凑合理

单元模块尺寸一致 ( 计量模块除外 )，紧凑的尺寸同时又不影响施工的方便性。

经济性

免维护；占地小，性价比高。

应用广泛

气箱部分不锈钢板经机器人全自动 TIG 密封焊接，防护等级达到 IP67，可安装在潮湿、多沙尘、盐污、 矿山及任何空气污秽的场所而不必采取特别的预防措施。

智能化

可配套提供电动操作装置、配电自动化终端设备，实现具备 " 四遥 " 功能的智能开关设备，满足智能电网对该类设备的要求。
