一、产品背景

深度调峰时机械应力增加、励磁电流变化、温度波动导致碳刷接触不良、集电环表面不平整，从而引起集电环打火，当打火现象严重并持续蔓延时，可能引发集电环环火，更甚至引发大规模火花放电。

对此国家能源局发布《二十五项反措》10.8.1.2：出现碳刷过热、载荷分布不均或打火现象时，应对碳刷磨损情况、电刷是否抖动、弹簧压力是否正常、刷盒安装间隙和位置情况进行检查和处理，必要时应利用频闪仪检查集电环表面情况。若打火严重或形成环火，且无法消除时必须立即停机。

我司积极响应国家需求推出AP_CRMS_AP3200/UA08L碳刷集电环打火在线监测。

二、产品介绍

1、AP_CRMS_AP3200/UA08L碳刷集电环打火在线监测

AP_CRMS_AP3200/UA08L碳刷集电环打火在线监测中紫外线探头采用280～400nm窄光谱分辨紫外光探测器和其它部分构成。通过紫外光探头来捕捉碳刷产生的瞬时打火，并发出警报提醒。

1.1、功能

实时监测：实时监测集电环和碳刷变化，并将数据传输至在后台；

打火预警：检测到紫外线时，光电二极管会出现电流输出，输出将被放大并产生报警信号输出至后台；

发电机滑环在线监测装置的火花状态监测系统功能全面且精细，旨在为发电机的安全稳定运行提供有力保障。它以动态图形实时呈现集电环和碳刷处的火花产生情况，一旦出现火花，立即使用带颜色的图形精准标注其在集电环和碳刷上的具体位置，方便运维人员快速锁定。同时，还能量化显示火花的强度级别、形状与面积，让运维人员直观了解火花严重程度。在时间记录方面，精确到毫秒，为后续分析时间规律提供依据。该装置支持多通道监测，可同时掌握不同位置的火花状态，提高监测全面性。

火花状态监测功能还具备数据导出与特征指标显示能力。能将动态监测数据导出为文件，便于进一步处理和生成报告，满足存档与深入分析需求。实时显示SAI、ISC、SAR、SCPUT、SAPUT等火花报警指标数据，帮助运维人员判断火花危害程度。

系统具备强大的火花追忆功能。它长期保存火花相关的时间、位置、强度等数据，支持按时间区间、火花指标等条件查询筛选，方便追溯分析。通过图表展示火花数据趋势，关联分析火花事件与相关参数，助力确定火花产生原因，为故障排查提供有力支持。追忆时，能动态展示火花历史情况，保证显示流畅且与实时数据同步，同时标注时间、特征指标等数据，还可追溯报警等级，让用户清晰了解历史火花事件的严重程度。这些功能相互配合，可有效监测发电机滑环的火花状态，及时发现潜在问题，为设备维护提供准确信息，保障发电机稳定运行，减少故障风险。

1.2、产品优势

独特分辨方式：采用280～400nm窄光谱分辨方式来检测紫外光；

抗干扰：仅检测紫外光，避免光干扰；

广角度监测：监测角度高达240°×360°；

高精确度：180°×360°半球内输出偏差<30%；

特有接收器：超低功耗、超小尺寸低频接收器；

1.3、技术参数

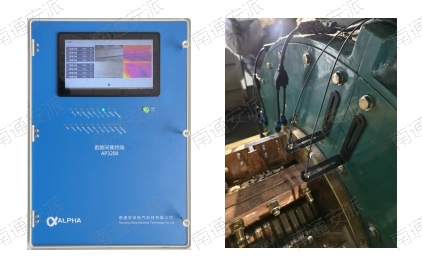

三、产品安装图
