一、产品背景

发电机深度调峰运行状态下，会导致集电环电流发生相应的波动。这种电流波动会影响发电机的稳定运行，极易引发碳刷和集电环发热，导致事故停机。对于这现象国家能源局发布的《二十五项反措》10.8.1.2条款也提出以下要求：

运行中应定期检查集电环及碳刷本体发热情况（重点检查碳刷与集电环接触面附近温度），并测量碳刷载荷电流分布情况。

我司针对这需求研发出AP_CRMS_AP3200/C4180/C6180碳刷集电环电流在线监测。

二、产品介绍

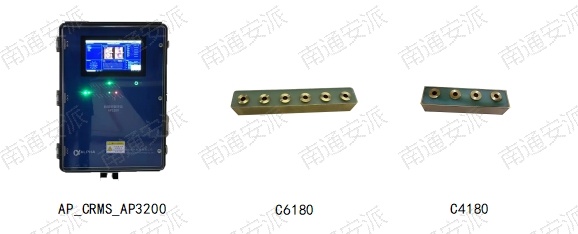

1、AP_CRMS_AP3200/C4180/C6180碳刷集电环电流在线监测

AP_CRMS_AP3200/C4180/C6180碳刷集电环电流在线监测采用霍尔原理直接测量每个碳刷电流，提供精确的电流值，实现实时在线监测。可根据不同机组、不同刷握个性化设计。现用于五大发电集团（国家能源集团、大唐集团、华电集团、华能集团、国家电投集团）、以及三大主机制造商（上海电气、东方电气、哈尔滨电气）的300MW、600MW、1000MW及调相机组集电环。

1.1、功能

电流超限监测：监测每个碳刷的电流值，确保其处于正常范围内；

电流均流监测：监测各碳刷电流分配情况，确保电流分布均匀；

电流趋势监测：监测电流的变化情况，确保其在一定范围内波动；

1.2、产品优势

1.2.1、技术优势

高精度传感器：采用了进口高精度传感器芯片，精度高达0.05%；

全铜一体灌封：采用全铜灌封确保电流分布均匀，且满足集电环小室恶劣环境；

高绝缘性能：采用耐高压绝缘工艺处理，耐工频1.5KV/1min高压；

一体化设计：采用一体化设计，无损安装，不干涉刷辫自由活动，杜绝隐患，不增加人员工作量；

独特抗干扰：独特的抗干扰电路设计，超强EMC性能，能够在恶劣的电磁环境中稳定运行；

1.2.2、方案优势

定制化服务：提供定制化的集电环碳刷电流监测解决方案，根据客户的具体需求和设备特点进行个性化设计；

系统集成：支持与SIS、DCS等监测系统和自动化控制系统的集成，实现数据的共享和联动控制；

1.3、产品参数

三、

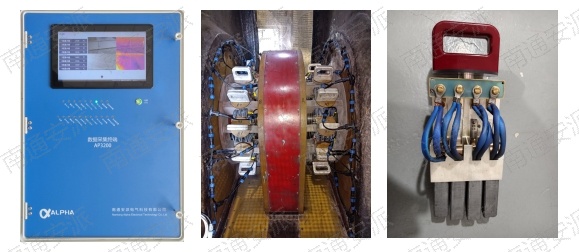

产品安装图
