AP_CRMS_AP3200/TI256/TI384碳刷集电环温度在线监测
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

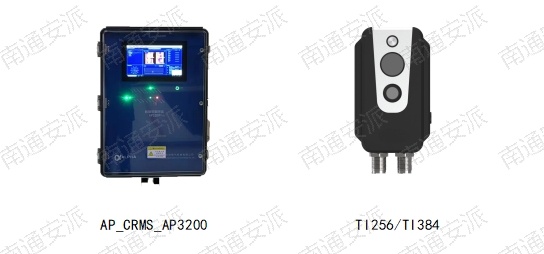

产品图片
碳刷集电环温度在线监测
一、产品背景
深度调峰会导致集电环碳刷温度波动，高温会导致集电环表面温度过高，会造成集电环损坏，其损坏将严重影响发电机组正常运行。严重甚至引发火灾等安全事故，对人身和财产安全构成威胁。为此国家能源局发布的《二十五项反措》10.8.1.2条款：运行中应定期利用红外成像仪检查集电环及碳刷本体发热情况（重点检查碳刷与集电环接触面附近温度），并测量碳刷载荷电流分布情况。必要时应利用频闪仪检查集电环表面情况。若打火严重或形成环火，且无法消除时必须立即停机。
对此我司研发出AP_CRMS_AP3200/TI256/TI384碳刷集电环温度在线监测。
二、产品介绍
1、AP_CRMS_AP3200/TI256/TI384碳刷集电环温度在线监测
AP_CRMS_AP3200/TI256/TI384碳刷集电环温度在线监测利用物体发射红外线辐射能量分布图像来确定被测物体的温度分布，是一种被动接收物体发出的红外线辐射的方式。主要采用非接触式测温技术，不会对设备运行造成影响。实现对集电环和碳刷表面温度快速、准确测量以及超温预警。
1.1、功能
实时反馈：TI256/TI384红外热成像传感器实时反馈集电环和碳刷的温度信息；
异常预警：当集电环和碳刷温度超过预设阈值时，能迅速发出预警信号；
故障排查：分析温度数据，辅助判断集电环和碳刷是否存在故障；
区域测温：自定义区域、全区域高低温追踪；
1.2、产品优势
先进技术配置：进口测温芯片、进口双光融合探头、多波段图像融合增强技术；
高精度传感器：精度高、响应速度快、温度灵敏度高；
独特抗干扰：独特的抗干扰电路设计，超强EMC性能；
特有综合算法：特有综合判断算法，杜绝误判；
1.3、产品参数
AP_CRMS_AP3200 | ||
工作环境 | 环境温度 | -10℃～65℃ |
相对湿度 | <95%RH | |
储存环境 | －25℃～85℃ 5～85%RH 无结露 | |
供电方式 | AC220V/50Hz | |
整机功耗 | ≤48W | |
通道数 | 16 | |
系统存储 | 32G SSD | |
通讯接口 | USB2.0*2，USB3.0*2（可拓展），COM*1（可拓展），DC12V*1，HDMI*1，VGA*1，RJ45*1，AUDIO I/O | |
机柜尺寸 | 600*600*2055mm | |
TI256/TI384 | |
红外探测器类型 | 氧化钒非制冷红外焦平面探测器 |
红外分辨率 | 256*192/384*288 |
红外视场角 | 85.5°×61.6° |
测温范围 | -20℃～550℃ |
温度精度 | ±2℃或±2%，取较大者 |
可见光分辨率 | 可见光1080P |
数据流传输 | 可见光、红外图像、温度流，帧频可调 |
高低温报警 | 控制端声光报警，并记录日志，触发报警时可自动储存温度数据和图像快照。相机端声音报警输出电平指示 |
报警输出 | 1路报警输入（光电隔离，3～5.5V）；2路报警输出（光电隔离，3～25VDC，最大85mA）其他报警：保存图像/视频、文件发送（FTP）、电子邮件（SMTP） |

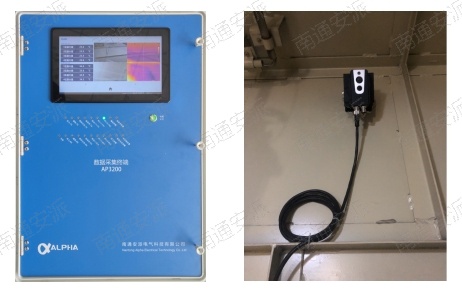

三、产品安装图
1.3、产品参数
AP_CRMS_AP3200 | ||
工作环境 | 环境温度 | -10℃～65℃ |
相对湿度 | <95%RH | |
储存环境 | －25℃～85℃ 5～85%RH 无结露 | |
供电方式 | AC220V/50Hz | |
整机功耗 | ≤48W | |
通道数 | 16 | |
系统存储 | 32G SSD | |
通讯接口 | USB2.0*2，USB3.0*2（可拓展），COM*1（可拓展），DC12V*1，HDMI*1，VGA*1，RJ45*1，AUDIO I/O | |
机柜尺寸 | 600*600*2055mm | |
TI256/TI384 | |
红外探测器类型 | 氧化钒非制冷红外焦平面探测器 |
红外分辨率 | 256*192/384*288 |
红外视场角 | 85.5°×61.6° |
测温范围 | -20℃～550℃ |
温度精度 | ±2℃或±2%，取较大者 |
可见光分辨率 | 可见光1080P |
数据流传输 | 可见光、红外图像、温度流，帧频可调 |
高低温报警 | 控制端声光报警，并记录日志，触发报警时可自动储存温度数据和图像快照。相机端声音报警输出电平指示 |
报警输出 | 1路报警输入（光电隔离，3～5.5V）；2路报警输出（光电隔离，3～25VDC，最大85mA）其他报警：保存图像/视频、文件发送（FTP）、电子邮件（SMTP） |
