一、产品背景

深度调峰过程中，励磁电流频繁急剧变化，引起转子各部件温升差异，导致线圈绝缘磨损错位、线圈导体金属性蠕变等劣化问题。进一步发展为匝间短路故障。匝间短路故障如果不及时处理，还会引发更严重的故障，对电力系统的安全稳定运行构成威胁。一旦发现匝间短路故障，通常需要停机进行检修，这不仅会影响发电机的正常运行，还可能造成较大的经济损失。

国家能源局《二十五项反措》10.3.1防止转子绕组匝间短路；10.3.4.4对于频繁调峰的机组，应加装转子绕组匝间短路在线监测装置。

本公司为此研发APG1-FLUX/FLUX10发电机匝间短路在线监测。

二、产品介绍

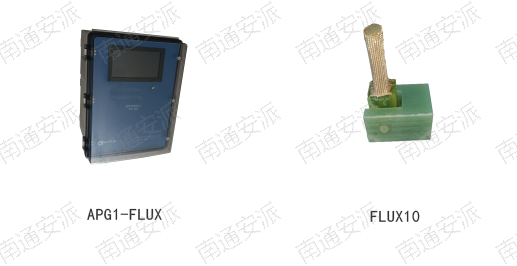

1、APG1-FLUX/FLUX10发电机匝间短路在线监测

APG1-FLUX/FLUX10发电机匝间短路在线监测基于电磁感应原理，当线圈匝间短路时，短路部分会形成一个闭合回路，磁路中产生高阻尼，使得磁通量减少。捕捉这种磁通量变化，将其转换为电信号输出。并对电信号进行分析和处理，可以判断线圈是否存在匝间短路故障。

1.1、功能

信号捕捉：匝间短路气隙传感器（探测线圈）能够捕捉到转子绕组在旋转过程中产生的磁通变化；

信号转换：将捕捉到的磁通变化转换为电信号，通常是毫伏级的微弱信号；

故障识别：转换后分析电信号，识别出转子绕组是否存在匝间短路故障；

1.2、产品优势

高精度检测：采用高精度设计，能够准确检测电机或变压器绕组中匝间短路的情况；

非接触式测量：采用非接触式测量方式，降低了操作难度和风险，避免了对设备的潜在损伤；

抗干扰能力强：采取相应措施来提高其抗干扰能力。保证传感器稳定工作，提供准确可靠的检测数据；

易于安装与维护：安装和维护简便，这降低了设备的使用成本，并提高了设备的可用性和可靠性；

1.3、产品参数

三、产品安装图
