02-HXGN15-12型交流金属封闭环网开关柜

联系人：唐卫华

联系电话：025-8581****

企业：南京康尼环网开关设备有限公司

企业地址江苏省-南京市

详细地址南京市浦口区星甸街道石桥工业园区石盛路2号

厂家信息
产品信息
规格参数
技术文档

南京康尼环网开关设备有限公司成立于2010年1月，坐落于南京市浦口区星甸街道石桥工业园区石盛路2号，占地面积37亩。公司经营范围：高低压电器及成套设备、电力自动化产品、机电产品、仪器仪表、电子产品、教学设备的设计、制造、销售、技术咨询、技术服务、技术培训；软件开发；电力系统自动化工程设计施工。公司坚持“做强主业,多元发展”的发展战略，凭借技术、质量、价格和服务的综合优势，不断突破、迅猛发展，产品广泛运用于电气行业。

产品图片

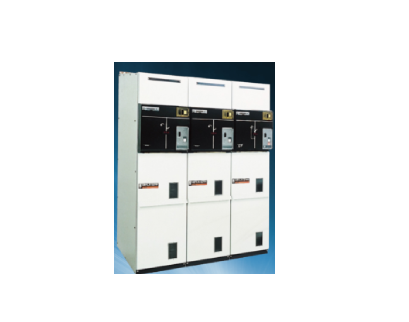

02-HXGN15-12型交流金属封闭环网开关柜

产品详情

HXGN15-12系列环网柜采用FL(R)N36-12型系列负荷开关作为关键元件的中压环网开关柜，广泛使用在中压/低压二次变电站、开闭所、箱式变电站、工矿企业、高层建筑等，作为电气设备的控制和保护之用，能有效地保证人身和设备的安全。

■ 符合标准： GB3804、GB3906、GB11022 标准。

■ 环境条件：

工作环境：-5℃到40℃，低于-5℃，请和我们联系；

储存温度：-40℃到70℃；

海拔高度：海拔低于1000米。

注 : 如有特殊要求，如需更多的操作寿命次数，请和我们连系。

■ 技术参数：

序号	项目		单位	参数
1	额定电压		kV	7.2	12	24
2	绝缘等级
2.1	50HZ/1min（有效值）	对地	kV	28	42	65
		断口间	kV	32	48	79
2.2	1，2/50µs（峰值）	对地	kV	75	95	125
		断口间	kV	85	110	145
3	分断能力
3.1	空载变压器（A）		A	16
3.2	空载电缆（A）		A	25
3.3	额定闭环开断电流		A	630
3.4	5%额定负荷开断电流		A	31.5
3.5	额定负荷开断电流		A	630
3.6	额定短路关合电流		kA	50
3.7	主开关机及接地开关短时峰值耐受电流		kA	50
3.8	主开关机及接地开关热稳定电流		KA/4S	20
3.9	二次回路1min工频耐受电压		kV	2
3.10	三相中心距		mm	210±2
3.11	负荷开关机械寿命	合闸/分闸	次	5000
		分闸/接地	次	2000

根据IEC420和GB3804-90规定，pf=0.2时，KNHM系列交流金属封闭环网开关柜三次开断转移电流： 1750A/12KV；1400A/24KV。

注：详见电子样本

■ 技术参数：

序号	项目		单位	参数
1	额定电压		kV	7.2	12	24
2	绝缘等级
2.1	50HZ/1min（有效值）	对地	kV	28	42	65
		断口间	kV	32	48	79
2.2	1，2/50µs（峰值）	对地	kV	75	95	125
		断口间	kV	85	110	145
3	分断能力
3.1	空载变压器（A）		A	16
3.2	空载电缆（A）		A	25
3.3	额定闭环开断电流		A	630
3.4	5%额定负荷开断电流		A	31.5
3.5	额定负荷开断电流		A	630
3.6	额定短路关合电流		kA	50
3.7	主开关机及接地开关短时峰值耐受电流		kA	50
3.8	主开关机及接地开关热稳定电流		KA/4S	20
3.9	二次回路1min工频耐受电压		kV	2
3.10	三相中心距		mm	210±2
3.11	负荷开关机械寿命	合闸/分闸	次	5000
		分闸/接地	次	2000

根据IEC420和GB3804-90规定，pf=0.2时，KNHM系列交流金属封闭环网开关柜三次开断转移电流： 1750A/12KV；1400A/24KV。

注：详见电子样本
