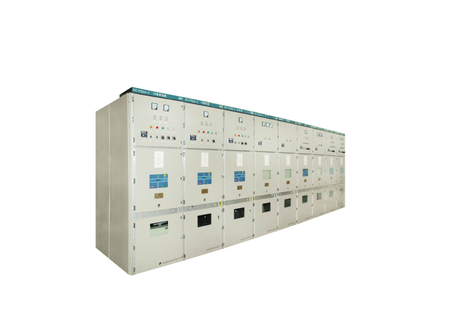

011-KYN28A-12铠装移开式交流金属封闭开关设备

KNT-KYN28A-12铠装移开式交流金属封闭开关设备（以下简称形状设备），系3-12千伏三相交流50HZ单母线分段系统的成套配电装置。主要用于发电厂、工矿企事业配电以及电业系统的二次变电所的受电送电及大型高压电动机起动等，实行控制保护，监测之用。本形状设备满足DL/T404、IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地形状处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关的联锁功能，既可配用VS1真空断路器，又可配用ABB公司的VD4等真空断路器。实为一种性能优越的配电装置。

■符合标准：

GB3906《3-35KV交流金属封闭开关设备》

GB3906 "3-35KV AC metal-enclosed switchgear"

GB11022《高压开关设备通用技术条件》

GB11022 " General technical specification for high voltage switchgear "

IEC298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》

IEC298 " AC metal-enclosed switchgear and controlgear for rated voltages above 1 kV and up to and including 52 Kv”

DL404《户内交流高压开关柜订货技术条件》

DL404 "Indoor AC high voltage switch cabinet ordering technical specification"

■结构特点

开关设备按GB3906中的铠装式金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件（即手车）两大部分组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。

■使用环境条件

环境温度：最高温度：+40℃，最低温度：-10℃

环境湿度：日平均相对湿度：≤95%  月平均相对湿度：≤90%

海拔高度：2000m以下

抗地震度：地震烈度不超过8度

周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

无经常性的剧烈震动场所。

在超过GB3906规定的正常环境条件下使用，由用户和我公司协商。

■技术参数

额定电压：12KV

最高工作电压：12KV

额定电流：630-3150A
