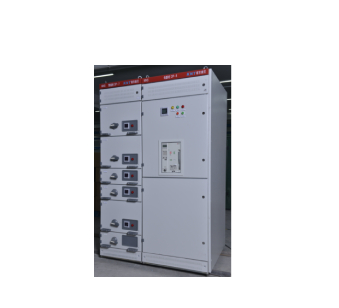

08-KNT-MNS交流低压配电柜

 KNT-MNS低压抽出式开关柜是我公司为取代引进瑞士ABB公司MNS开关柜而开发的产品。为组装式低压开关柜装置，技术标准符合iEC439、VDE0660Part5′bs5486Partl、UTE63-410。作为船用的产品还符合LIOyd，Register船用标准。

KNT-MNS低压抽出式开关柜包括固定技术和抽屉技术。抽屉技术又分钢板结构技术和塑料结构技术。后者技术水平达到当年代国际先进水平。

KNT-MNS系列能适应各种供电配电的需要，能广泛用于电站、核电站、船用、石油旷台等各种工矿企业配电系统。

■   特点：

1、设计紧凑：以较小的空间能容纳较多的功能单元。

2、结构通用性强，组装灵活：以25mm为模数的C型型材能满足仟种结构型式、防护等级及使用环境的要求。

3、采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。

4、技术性能高：主要参数达到当代国际先进技术水平。

5、压缩场地;三化程度高，可大大压缩储存和运输预制件的场地。

6、装配方便。不需要特殊复补工具。

■ 技术参数

电气性能数据

1、额定绝缘电压  660V     标准型 90KA（最大值）

2、额定工作电压  400V、690V                     加强型 130KA（最大型）

3、主母线最大工作电流 5500A（1P00）            防护等级

4700A（1P30）            符合C529、DIN40050标准

4、上母线短时(1S)耐受电流   100KA(有效值)       IP30对大于2.5MM固体防护

5、主母线短时峰值电流250KA（最大值）           IP40对大于1.0MM固体防护

6、配电母线（垂直母线）最大工件电流1000A   IP50对尘埃和任意方向喷溅作防护

7、配电母线（垂直母线）短时峰值电流            （订购IP54防护等级时应与制造厂协商）
