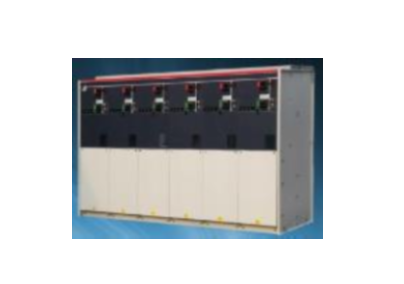

产品图片

04-HXGN-12 型全绝缘中压环网开关柜(ABB气箱)

HXGN⃞-12型（KNHS-12）环网柜是采用ABB核心气箱与操作机构部件形成的SF6气体绝缘的中压开关设备，以负荷开关、负荷开关 - 熔断器组合电器、断路器 - 隔离开关等主开关构成各功能单元。通过母线连接器，可以在左右方向任意扩展，适用于中压配电系统，可以根据不同的设计方案任意组合，完成不同的配电任务。

每个环网柜是一个完全密封的系统，其所有带电部件以及开关封闭在用3-4mm 厚不锈钢板焊接而成的箱体内。环网柜的设计和工艺能够保证在给定的环境条件和特殊的环境条件下安全运行，不受环境影响，并且实现免维护。

环网柜之间采用硅橡胶连接器，母线连接方便可靠，能保证每个不同设计方案的开关柜安全连接；进出线柜的电缆连接同样具有简捷、快速、安全的特点。

HXGN-12型环网柜同时可以提供工厂化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低；

■ HXGN⃞-12型(KNHS-12)环网柜的生产、设计完全满足以下标准：

GB 3906、GB/T11022、GB 3804、GB 16926、GB 1984-2003、GB 1985；

在室内条件下 (20℃) 运行的设计寿命超过 30 年。

■ 环境条件：

环境温度：最高温度 +40℃；最高温度（24h的平均） +35℃；最低温度 -25℃

湿度（最大平均相对湿度）：24h测量 ≤95％；1个月测量 ≤90％

海拔高度： ≤1000米特殊条件

对于特殊使用条件，用户必须和制造商达成一致。当环网柜安装在海拔高度为 1000 米以上时，需特别注明，以便制造时对压力进行调整。

■ 技术参数：

HXGN⃞-12 型全绝缘中压环网开关柜—负荷开关柜（KNHS-C）

序号	项目		单位	参数
1	额定电压		kV	12	24
2	额定频率		Hz	50
3	主母线额定电流		A	630
4	额定电流		A	630
5	额定短时耐受电流	主回路及接地开关	kA/s	20/4
		接地连接回路		17.4/2
6	额定峰值耐受电流	主回路及接地开关	kA	50
		接地连接回路		43.5
7	1min工频耐压	相间及相对地	kV	42	65
		隔离断口间		48	79
8	雷电冲击耐压（峰值）	相间及相对地	kV	75	125
		隔离断口间		85	145
9	额定短路关合电流		kA	50
10	额定有功负载开断电流		A	630
11	额定电缆充电开断电流		A	25	25
12	额定闭环回路开断电流		A	630
13	额定接地故障开断电流		A	63
14	接地故障条件下的额定电缆和线路充电开断电流		A	31.5
15	机械寿命	负荷开关	次	5000
		接地开关	次	2000

HXGN⃞-12 型全绝缘中压环网开关柜—负荷开关柜-熔断器组合电器柜（KNHS-F）

序号	项目		单位	参数
1	额定电压		kV	12	24
2	额定频率		Hz	50
3	主母线额定电流		A	630
4	额定电流		A	125
5	额定短时耐受电流	主回路及接地开关	kA/s	20/4
		接地连接回路		17.4/2
6	额定峰值耐受电流	主回路及接地开关	kA	50
		接地连接回路		43.5
7	1min工频耐压	相间及相对地	kV	42	65
		隔离断口间		48	79
8	雷电冲击耐压（峰值）	相间及相对地	kV	75	125
		隔离断口间		85	145
9	额定短路开断电流		kA	50
10	额定转移电流		A	1750	1400
11	机械寿命	负荷开关	次	5000
		接地开关	次	2000

HXGN⃞-12 型全绝缘中压环网开关柜—断路器柜（KNHS-V）

序号	项目		单位	参数
1	额定电压		kV	12	24
2	额定频率		Hz	50
3	主母线额定电流		A	630
4	额定电流		A	630
5	额定短时耐受电流	主回路及接地开关	kA/s	20/4 25/3	20/4
		接地连接回路		17.4/2 21.7/2	17.4/2
6	额定峰值耐受电流	主回路及接地开关	kA	50 63	50
		接地连接回路		43.5 54.8	43.5
7	1min工频耐压	相间及相对地	kV	42	65
		隔离断口间		48	79
8	雷电冲击耐压（峰值）	相间及相对地	kV	75	125
		隔离断口间		85	145
9	额定短路开断电流		kA	20 25	20
10	额定短路关合电流(峰值)		kA	50 63	50
11	额定电缆充电开断电流		A	25
12	机械寿命	真空断路器	次	5000

HXGN⃞-12 型全绝缘中压环网开关柜—不带开关电缆连接柜（KNHS-D）

序号	项目		单位	参数
1	额定电压		kV	12	24
2	额定频率		Hz	50
3	主母线额定电流		A	630
4	额定电流		A	630
5	额定短时耐受电流	主回路及接地开关	kA	20/4
		接地连接回路	kA	17.4/2
6	额定峰值耐受电流	主回路及接地开关	kA	50
		接地连接回路	kA	43.5
7	1min工频耐压	相间及相对地	kV	42	65
8	雷电冲击耐压（峰值）	相间及相对地	kV	75	125

HXGN⃞-12 型全绝缘中压环网开关柜—计量柜（KNHS-M）

序号	项目	单位	参数
1	额定电压	kV	12	24
2	额定频率	Hz	50
3	主母线额定电流	A	630
4	额定电流	A	630

HXGN⃞-12 型全绝缘中压环网开关柜—PT柜（KNHS-PT）

序号	项目	单位	参数
1	额定电压	kV	12	24
2	额定频率	Hz	50
3	主母线额定电流	A	630
