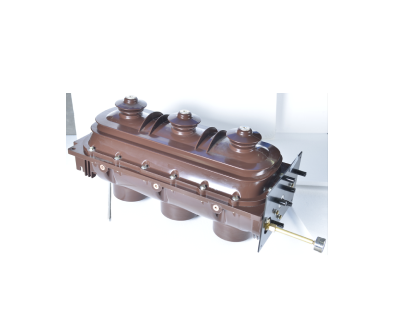

01-FL(R)N36-12型户内高压SF6负荷开关

FL(R)N36-12型 SF6 负荷开关是一种以 SF6 气体为绝缘和灭弧介质的三工位、双断口旋转型负荷开关,具有密封性能好、断口绝缘强度大、操作灵活、联锁可靠、安装方便和对环境适应性强等特点。并能和限流熔断器组合使用,即由负荷开关承担关合和开断各种负荷电流,由限流熔断器承担开断较大的过载电流和短路电流;
用本系列负荷开关作为关键元件的中压环网开关柜,广泛使用在中压/低压二次变电站、开闭所、箱式变电站、工矿企业、高层建筑等,作为电气设备控制和保护之用,能有效地保证人身和设备的安全;
■ 符合标准:
本系列负荷开关符合 GB3804 标准,负荷开关 - 熔断器组合电器符合 GB16926 标准。
■ 环境条件:
a) 环境温度:储存温度 -30~70℃ ; 工作温度 -5~40℃ ;
b) 环境湿度:日平均相对湿度 ≤95%; 月平均相对湿度 ≤90%;
c) 海拔:设备安装场所的最大海拔高度 1000 米;
d) 周围空气应不受腐蚀性可燃性气体,水蒸气等明显污染;
e) 应无经常性剧烈震动。
注 : 如有特殊要求,用户需与制造厂协商
■ 技术参数:
序号 | 项 目 | 单位 | FLN36-12 (KNFM-12) | FLRN36-12 (KNFRM-12) | |
1 | 额定电压 | kV | 12 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | A | 630 | 125 | |
4 | 额定雷电冲击耐受电压(峰值)-相间及对地/断口间 | kV | 75/85 | ||
额定工频耐受电压50Hz 1min - 相间及对地/断口间 | kV | 42/48 | |||
5 | 辅助回路1min工频耐压 | kV | 2 | ||
6 | 额定短时耐受电流 | kA | 20 | ||
7 | 额定短路持续时间 | s | 4 | ||
8 | 额定峰值耐受电流 | kA | 50 | ||
9 | 额定短路关合电流 | kA | 50 | ||
10 | 额定有功负载开断电流 | A | 630 | / | |
11 | 额定闭环回路开断电流 | A | 630 | / | |
12 | 额定电缆充电开断电流 | A | 10 | ||
13 | 额定转移电流 | A | / | 31.5 (1) | |
14 | 额定转移电流 | kA | / | 1750 | |
15 | 撞击器输出能量 | J | / | 1±0.5 | |
16 | 机械寿命 | 负荷开关 合/分 | 次 | 5000 | |
负荷开关 分/接地 | 次 | 2000 | |||
17 | 相间距 | mm | 210 | ||
18 | SF6 气体额定压力(20℃表压) | Mpa | 0.04±0.005 (2) | ||
19 | SF6 气体年泄漏率 | ≤0.5% | |||
20 | 三相分合闸不同期 | ms | ≤ 5 | ||
21 | 分闸速度 | m/s | ≥ 4.8 | ||
22 | 合闸速度 | m/s | ≥ 2.6 | ||
23 | 手动操作最大力矩 | Nm | ≤100 | ||
24 | 操作电机额定电压 | V | AC110/220、DC24/48/110/220 | ||
25 | 回路电阻 | µΩ | 65 | 200 | |
注:
⑴ KNFM-12 (FLRN36-12) 熔断器组合电器的额定电流和额定短路开断电流根据所配熔断器而定;
⑵ KNFRM-12(FLRN36-12) 负荷开关内部 SF6 气体压力随所处环境温度的变化而有所变化。
■ 技术参数:
序号 | 项 目 | 单位 | FLN36-12 (KNFM-12) | FLRN36-12 (KNFRM-12) | |
1 | 额定电压 | kV | 12 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | A | 630 | 125 | |
4 | 额定雷电冲击耐受电压(峰值)-相间及对地/断口间 | kV | 75/85 | ||
额定工频耐受电压50Hz 1min - 相间及对地/断口间 | kV | 42/48 | |||
5 | 辅助回路1min工频耐压 | kV | 2 | ||
6 | 额定短时耐受电流 | kA | 20 | ||
7 | 额定短路持续时间 | s | 4 | ||
8 | 额定峰值耐受电流 | kA | 50 | ||
9 | 额定短路关合电流 | kA | 50 | ||
10 | 额定有功负载开断电流 | A | 630 | / | |
11 | 额定闭环回路开断电流 | A | 630 | / | |
12 | 额定电缆充电开断电流 | A | 10 | ||
13 | 额定转移电流 | A | / | 31.5 (1) | |
14 | 额定转移电流 | kA | / | 1750 | |
15 | 撞击器输出能量 | J | / | 1±0.5 | |
16 | 机械寿命 | 负荷开关 合/分 | 次 | 5000 | |
负荷开关 分/接地 | 次 | 2000 | |||
17 | 相间距 | mm | 210 | ||
18 | SF6 气体额定压力(20℃表压) | Mpa | 0.04±0.005 (2) | ||
19 | SF6 气体年泄漏率 | ≤0.5% | |||
20 | 三相分合闸不同期 | ms | ≤ 5 | ||
21 | 分闸速度 | m/s | ≥ 4.8 | ||
22 | 合闸速度 | m/s | ≥ 2.6 | ||
23 | 手动操作最大力矩 | Nm | ≤100 | ||
24 | 操作电机额定电压 | V | AC110/220、DC24/48/110/220 | ||
25 | 回路电阻 | µΩ | 65 | 200 | |
注:
⑴ KNFM-12 (FLRN36-12) 熔断器组合电器的额定电流和额定短路开断电流根据所配熔断器而定;
⑵ KNFRM-12(FLRN36-12) 负荷开关内部 SF6 气体压力随所处环境温度的变化而有所变化。
