广东海坤电气股份有限公司位于广州市黄埔区中新知识城北起步区（凤凰五路16号)，自建产业园区面积21000平方米。公司始创于1995年，以智慧安全用电运维云平台为核心，是集24KV及以下电压等级智能箱式变电站、绿色节能电力变压器、智能高低压成套开关设备、智能精密配电成套设备、电力/耐火母线槽、电容/电抗、SVG、有源滤波装置、智能仪表等产品的研发、设计、制造和服务于一体的科技型企业。 海坤电气股份拥有先进的生产设备，完善的产品检测手段和质量保障体系。经过多年的发展，现公司拥有智能24KV及以下电压等级的箱式变电站、变压器、高压成套开关设备、智能低压成套开关设备、智能终端成套开关设备、电机系统节能全自动智能控制设备、电源设备、施耐德授权生产的成套开关设备、电能质量、智能仪表、电力耐火母线槽等上百种产品。设备广泛应用于轨道交通、数据机房、工业4.0智能制造、智慧城市、大健康医疗、新能源汽车充电站、机场港口码头、市政基建、金融教育、输变电、电网、能源、房建等领域。为其提供更加安全可靠的电力成套设备，以确保供配电系统的高质量正常运行。

产品图片

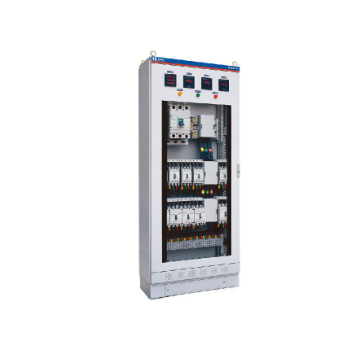

XL-21动力配电柜



XL-21动力配电柜




产品概述



XL21系列动力配电柜是户内封闭式配电柜。柜体用薄钢板弯制焊接而成，其正面为单扇左开门，门上装有电压表，电流表等测量仪表和操作电器、信号电器。总开关选用塑壳断路器时，开门直接手动操作；选用HD11刀开关时，开门直接用中央手柄操作；选用HD12刀开关时用装在柜前右立柱上部的侧方正面杠杆操作；用QSA刀熔开关时用旋转手柄操作。刀开关下部安装塑壳断路器和接触器、热继电器等，作为馈电和电动机控制之用。柜后有可拆卸的背板便于元器件安装。配电柜可靠墙安装，进出线电缆既可由底部引入，也可由顶盖板上敲落孔引入；柜上部还可装联屏水平母线。

符合GB/T7251.2-2023《低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备》标准。

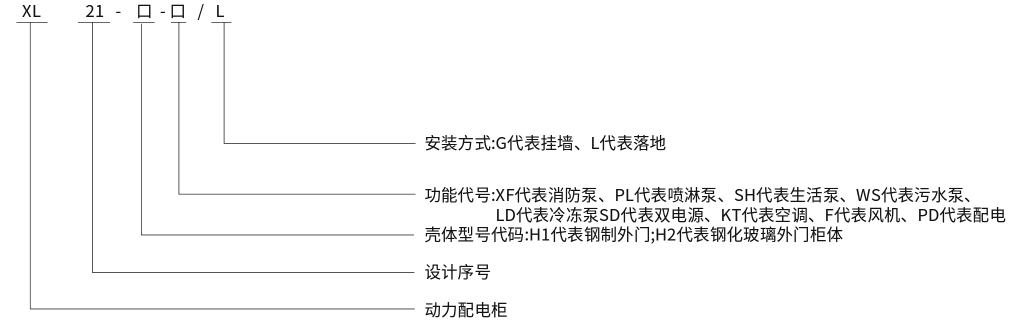

注释型号


使用条件


环境温度：-5℃～+40℃，日平均温度不高于+35℃；

环境湿度：在+40℃时不超过50%，温度较低时允许较高的湿度，如+20℃时为90%；

海拔高度：S≤2000米；

安装场所：没有导电尘埃与足以腐蚀金属和破坏绝缘的气体场所；

                没有爆炸危险的场所；

                没有剧烈震动和颠簸及垂直倾斜度不超过5度的场所。


XL21系列动力配电柜是户内封闭式配电柜。柜体用薄钢板弯制焊接而成，其正面为单扇左开门，门上装有电压表，电流表等测量仪表和操作电器、信号电器。总开关选用塑壳断路器时，开门直接手动操作；选用HD11刀开关时，开门直接用中央手柄操作；选用HD12刀开关时用装在柜前右立柱上部的侧方正面杠杆操作；用QSA刀熔开关时用旋转手柄操作。刀开关下部安装塑壳断路器和接触器、热继电器等，作为馈电和电动机控制之用。柜后有可拆卸的背板便于元器件安装。配电柜可靠墙安装，进出线电缆既可由底部引入，也可由顶盖板上敲落孔引入；柜上部还可装联屏水平母线。

符合GB/T7251.2-2023《低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备》标准。
