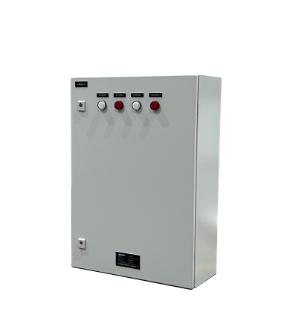

XLQ双电源配电柜
XLQ双电源配电柜
XLQ双电源配电柜适用于额定工作电压至交流660V,频率50HZ的两路电源(常用电源/备用电源)间的切换，具有过压、欠压、缺相自动切换和智能报警功能，常用电压发生故障时，可自动完成从常用电源至备用电源的切换(两台断路器之间具有机械联锁和电器联锁)，以保证重要负荷供电的可靠性、安全性和连续性。
双电源自动切换智能控制器以微处理器为核心，可精确检测两路三相电压，对出现的电压异常(失电、过压、欠压、缺相)做出准确的判断，经延时后控制XLQ切换。控制器具有一路电源异常延时后发出起动发电机信号功能。
主要技术参数
| XLQ双电源配电柜 | |
适 用 范 围 | 此装置适用于医院、商场、银行、宾馆、高层建筑、军事设施和消防等不允许断电的重要场所。 |
技 术 参 数 | 额定工作电压：380V 额定绝缘电压：660V 频率：50HZ 主母线额定电流：400A～10A 防护等级：IP30 |
性 能 及 特 点 | 该控制器可对两路三相电压(既可以是两路市电、两路发电.也可以是一路市电一路发电)进行检测及双电源开关(XLQ) 控制。其性能特点如下： 1、该装置的供电电源取自一二路A、N相电压或外接直流电(9V~35VDC)； 2、主电源或备用电源正常延时可设置(范围0秒~60秒)。发电机启动延时可设置(范围0秒~90秒)； 3、主电源或备用电源异常延时可设置(范围0秒~60秒)。发电机停机延时可设胃(范围0秒~90秒)； 4、通过面板按键可进行“主电源优先”、“自动/手动”、“无优先”、“备用电源优先”设置，确保主电源优先供电、备用电源优先供电或无优先方式供电以及检修用； 5、当外加直流电源(9V~35V)时具有主电源异常后发出启动发电机信号功能; 6、两路N线分离设计; 7、面板液晶(可选项，同客户所选双电源开关的自选品牌及系列有关)配置可清楚显示开关工作状态； 8、主、备用电源切换继电器（K1.K2 )的输出触点容量为16A 220VAC/16A 28VDC，均为无源触点，可直接用于驱动开关转换等; 9、发电机启动继电器(K3 M5 M6 )的输出触点容量为10A 220VAC/10A 28VDC ，为无源触点; 10、具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用。 |
执 行 标 准 | 符合GB/T7251.2-2023《低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备》 |
