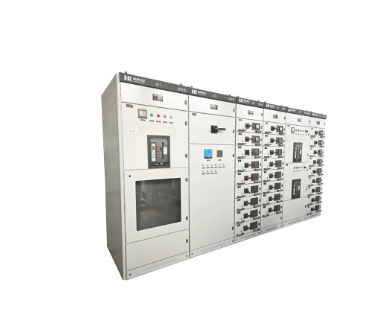

产品图片
GCKL-口低压抽屉式成套开关设备
GCKL-口低压抽屉式成套开关设备
产品概述
GCKL-口低压抽屉式成套开关设备适用于交流50Hz,额定工作电压380V(400)、(660）,额定电流为6300A的配电系统中，作为电机控制及配电设备的电能转换分配与控制之用，具有分断能力高，动热稳定性能好，结构先进、合理、通用性强，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
符合标准
开关柜经过全面型式试验，并通过国家强制性产品3C认证。
GB/T7251.2-2023《低压成开关设备和控制设备》
IEC604391 《低压成套开关设备和控制设备》
ZBK36001 《低压抽出式成套开关设备》

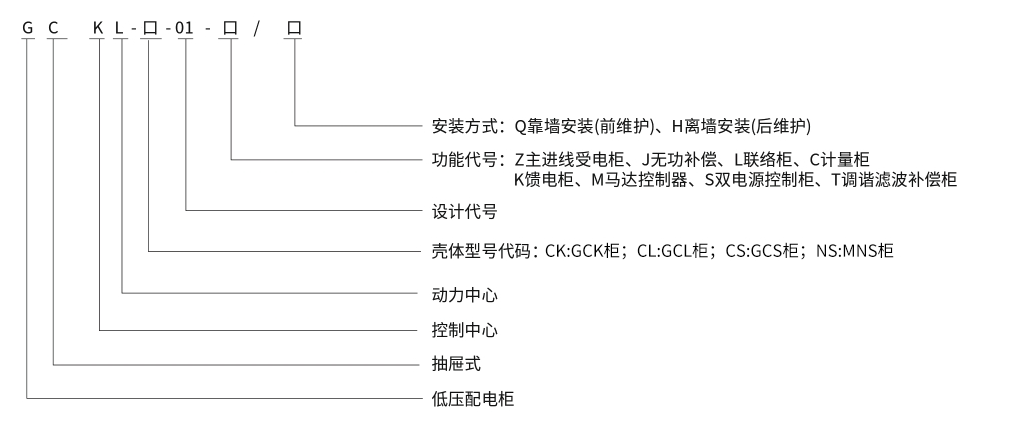

注释型号
使用环境
1.符合环境测试要求IEC 68-2
2.环境温度:-5～+40℃
3.环境湿度:≤95%
4.海拔高度:≤2000米
5.污染等级：3级和4级IEC60664-1
结构特点
1、骨架采用异形钢材，利用三维定位，螺栓连接焊接结构，从而避免了焊接应力变形，提高了安装精度。
2、内部结构安装件采用镀白锌或铝锌钢板处理，不易被氧化或生锈。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
3、框架及零部件安装模数E=20mm变化。
4、抽屉柜的抽屉采用标准模块化设计，互换性强。抽屉类型分8E/4、8E/2、8、16E等，每台柜子最多可安装36个抽展，满足客户各类
5、技术解决方案。在动力中心(PC)进线柜内，顶部为水平母线区域，中上部为仪表室，中下部为断路室，柜后为母线室。进线方式可分上进、下进、侧进等满足客户技术解决方案。
6、柜体标准尺寸H(mm)xW(mm)xD(mm):柜体高度(H):2200mm;柜体宽度(W):600、800、1000mm;柜体深度(D):800、1000mm。

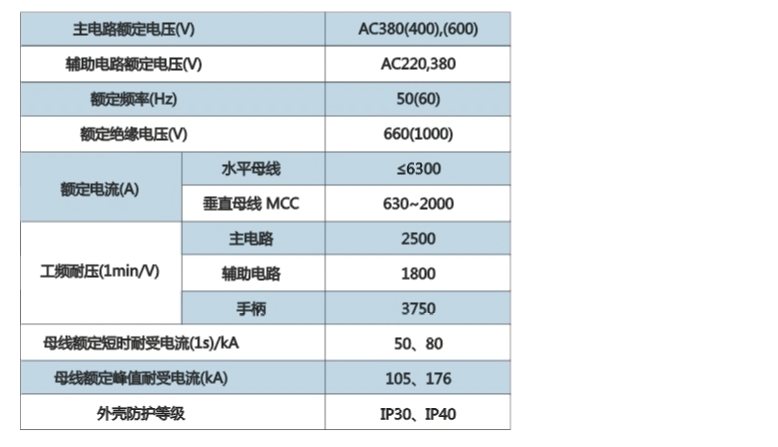

主要技术参数
主要技术参数
