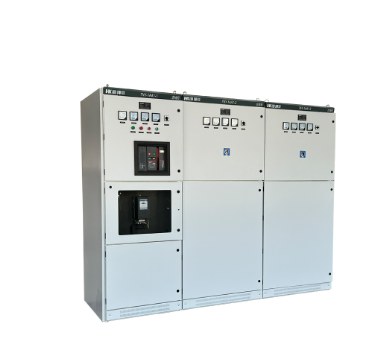

GGD低压固定式成套开关设备

GGD低压固定式成套开关设备

产品概述

GGD低压固定式成套开关设备（以下简称配电柜）适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz（60Hz），额定工作电压380V（400V、660V），额定电流至3150A的配电系统中作为动力、照明及配电设备的电能转换，分配与控制之用。该产品具有分断能力高，动热稳定性好，额定短时耐受电流达50kA，电气方案灵活，组合方便，实用性强，结构新颖，防护等级高等特点，该产品是我国组装式、固定面板开关柜的代表产品之一。

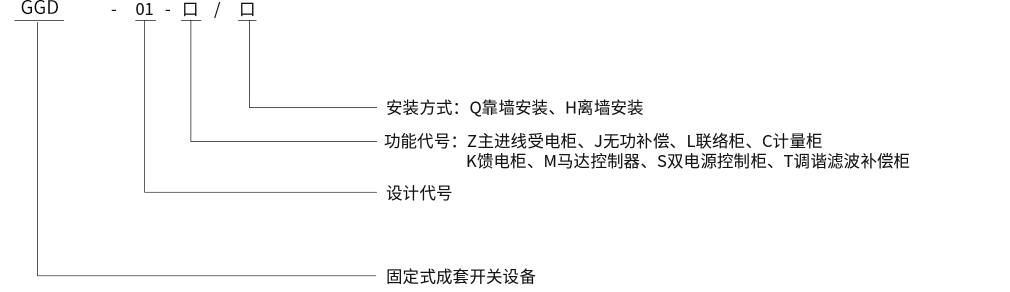

产品型号说明

符合标准

开关柜是经过全面型式试验，并通过国家强制性产品3C认证；

GB/T7251.2—2023   《低压成套开关设备和控制设备》

IEC60439—1           《低压成套开关设备和控制设备》

使用环境

1．符合环境测试要求IEC68~2；

2．环境温度：-5℃~+40℃；

3．环境湿度：≤95%；

4．海拔高度：≤2000m；

5．污染等级：3级和4级IEC60664-1.

产品特点

柜体采用通用柜的形式，框架用8MF冷弯型钢局部焊接组装而成，通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高；

设计时充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔；

按照现代工业产品造型设计的要求，使整柜美观、大方、新颖；

柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折外边均嵌有一根山型发泡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级；

装有电器元件的仪表门用多股软铜线与框架相连，然后连接地母排上，柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统；

柜体表面采用高压静电喷塑粉工艺处理，具有附着力强，质感好；

柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

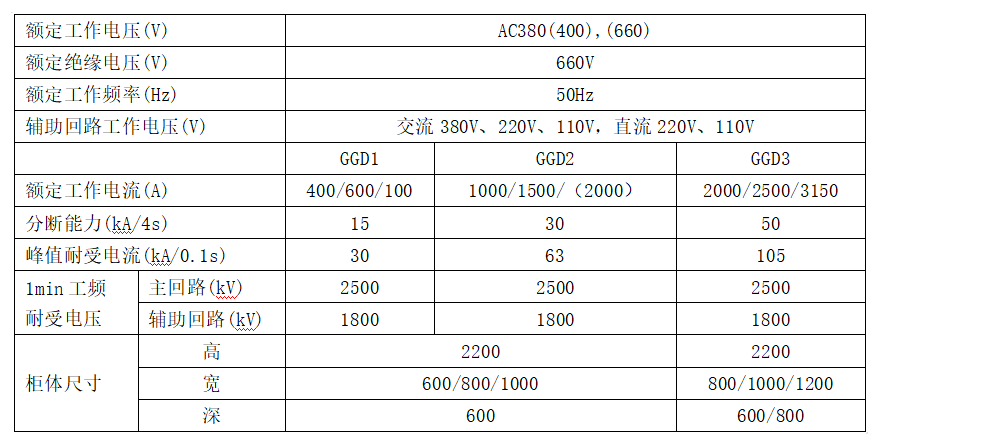

主要技术参数
