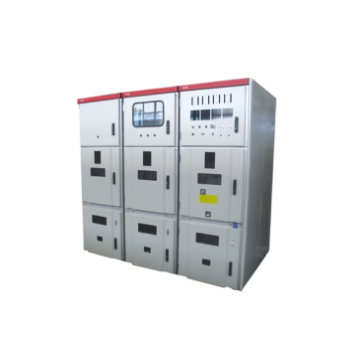

KYN28G-12铠装移开式交流金属封闭开关设备

产品概述

KYN28G-12新型中置式开关设备其电气性能和结构布局同原KYN28-12中置式开关设备，只改变前门结构、门锁和铰链，增加前门联锁，不开门便可方便的对断路器进行机械操作。此产品同ABB ZS1型号产品相近，更加突出产品的视觉立体效果和实用性。它适用于三相交流50Hz电力系统，用于对电能的接受、分配、监测及智能化保护控制等。

符合标准

GB3906-2020      《3.6KV-40.5KV交流金属封闭开关设备和控制设备》

GB1984-2003       《高压交流断路器》

DL/T404-1997      《户内交流高压开关柜订货技术条件》

IEC298（1990）   《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》

使用环境

1. 环境温度：最高温度+40℃，最低温度-15℃；
3. 海拔：≤1500米；
5. 无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足I类要求。

结构特点

1、柜体选用进口敷铝锌钢板，经数控加工，采取多重折边工艺，这样使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化能力。而且使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、便于生产。

2、手车骨架采用钢板经数控加工后组装而成。手车与柜体绝缘配合，机械联锁安全、可靠、灵活。根据用途不同，手车分为断路器手车、电压互感器手车、计量手车、隔离手车等，同规格手车可以百分之百自由交换。手车在柜体内有断开位置、试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠，完全符合“五防”联锁防误操作程序进行操作。
