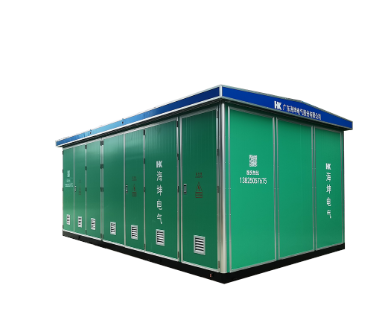

YB（ZBW）-12预装式箱式变电站

YB（ZBW）-12预装式箱式变电站

产品概述

本产品完全符合GB/T17467-1988《高压/低压预装式变电站》标准。适用于城市共配电、路灯用工矿企业市区建筑、住宅、山区、宾馆、公园及工地施工等，可实现环网型和终端型供电方式。

符合标准

GB/T17467    《高压/低压预装式变电站》

GB1985         《交流高压隔离开关和接地开关》

DL/T404        《户内交流高压开关柜订货技术条件》

GB3804         《3~63kV交流高压负荷开关》

GB3906         《3.6KV-40.5KV交流金属封闭开关设备和控制设备》

GB/T11022    《高压开关设备和控制设备标准的共用技术要求》

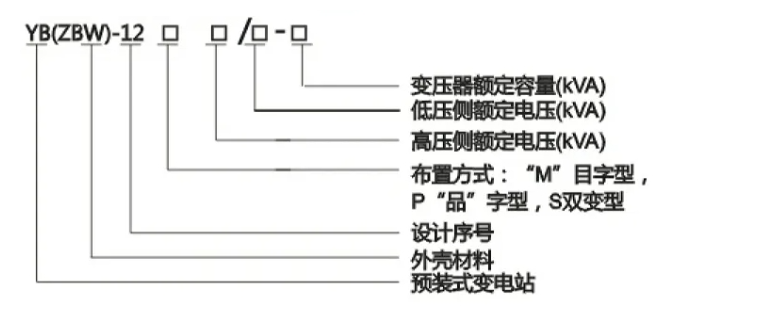

型号说明

使用环境

1.环境温度:最高+40°C，最低-15°C；

2.环境湿度:日平均相对湿度不大于95%，月平均相对湿度不大于90%；

3.海拔:1500米；

4.地震:地震烈度不超过8度；

5.无严重污秽及经常性的剧烈振动，严酷条件  下严酷度设计满足I类要求。

产品特点

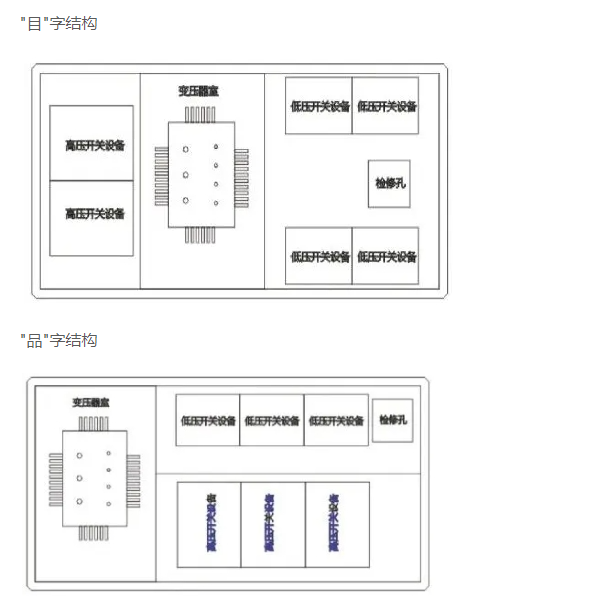

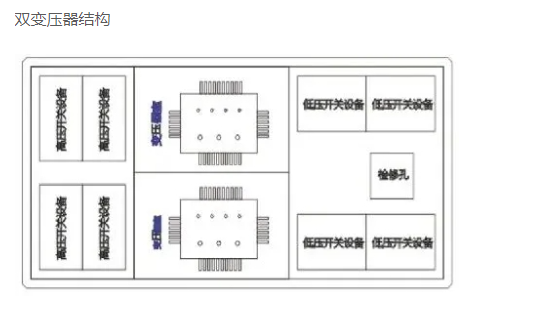

1、箱变的基本结构分为“目”字形、“品”字形和双变形，箱体骨架采用优质木材及铝锌板焊接装配而成，具有较高的机械强度，箱体采用敷铝锌板材制作，有较好的防腐能力，整体美观的外形经喷漆着色的木材可与周围环境相协调，精心设计的底部起吊装置，给安装运输移动提供了极大的方便；

2.箱变内有独立的高压室、变压器室、低压室，各室照明随门的开启自动打开。高压室内装有高压环网开关设备，可根据用户的需要选用负荷开关、单元式六氟化硫开关或共箱式六氟化硫开关设备，且具有“五防”功能，当采用限流型高压熔断器时，有某相熔断器熔断时，高压开关自动分闸，避免了因缺相运行而引起故障;

3.变压器室采用自然通风和自动控制的强迫散热风冷装置，具有随温度变化而自动控制的排风系统，能有效控制降低箱内温度，满足运行要求，根据用户要求还可采用防凝露的装置。根据用户的要求，可沿轨道能方便地从变压室两侧大门进出。箱体材料能防止雨水和污物进入，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，维护简单，外形美观；

4.变压器可采用干式或油浸变压器，低压室具有低压成套开关设备的总体功能，供用户挑选，任意组合;

5.外壳材料:选用优质木材和铝合金板材，具有极强的机械搞弯、扩冲击、抗拉强度，有良好的抗曝晒、抗辐射及隔热效果。

结构特点
