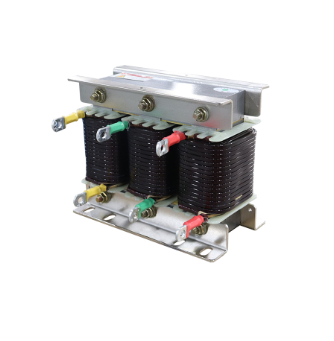

HER系列低压串联电抗器

HER系列低压串联电抗器

产品描述

电容器在补偿容性无功功率的时候，往往会受到谐波电流、合闸涌流及操作过程电压的影响，造成电容损环和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波、保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量提高系统功率因数，延长电容器使用寿命。

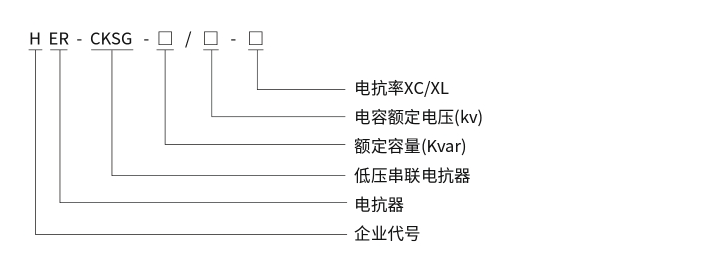

产品型号说明

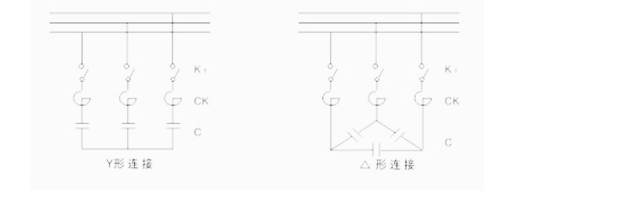

安装运行

该滤波电抗器分为三相和单相两种，均为铁心干式;

铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，采用专用粘接剂粘接，以保证电抗气隙在运行过程中不发生变化;

线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀电抗器的线圈和铁芯组装成一体后经过预烘，真空浸漆-热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起;电抗器的夹件、紧固件等采用非磁性材料，确保电抗器具有较高的品质因数，确保具有较好的滤波效果;外露部件均采取了防腐蚀处理，引出端子采用了镀锡铜管端子。

性能参数

可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV、1.14KV;

电抗率的种类:1%、4.5%、5.6%，6%，7%，12%，13%，14%;

耐压等级为:3KV/min,绝缘等级:B级、F级，H级，噪声≤50dB，过载能力≤1.35倍以内连续运行。

使用环境条件

海拔高度不超过2000米;

运行环境温度-25°C至+45°C，相对湿度不超过90%;

周围无有害气体，无易燃易爆物品;周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
