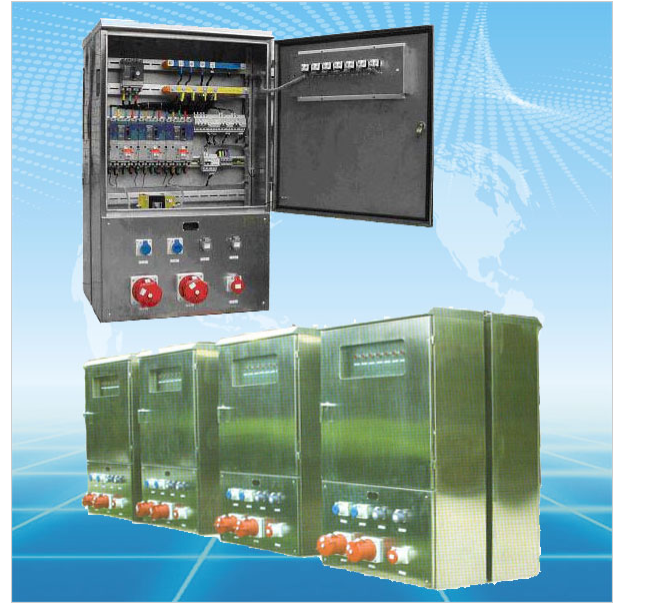

ZE系列低压配电箱柜

一、概述

1.1 主要用途及适用范围
ZEXJ系列检修电源箱是在交流50Hz～60Hz、380/220V 三相四线或三相五线制电路中，作为检修试验时的动力、照明电源。可广泛应用于发电厂、变电站、厂矿企业等电力用户。

1.2 产品主要特点
⑴ 优质不锈钢外壳，可户内或户外安装，防护等级达到IP54，亦可根据用户需要定制。
⑵ 安装方式分为壁挂式和落地式，方便用户选择。
⑶ 配以防护等级高的工业插头、插座作为电源的输入或输出接口，使用方便，尤其适用于工作环境较为恶劣的场合。
⑷ 有多种规格的插座便于选用。
⑸ 可带有总开关，具有过载、短路和漏电等保护功能。
⑹ 配有进线电压表(量程为0～450V)，每路电源输出均有电源通断指示灯。
⑺ 可根据需要配交流12V（或交流24V、交流36V）照明变压器，采用特殊类型的插座输出，防止与交流220V插座混插。
1.3 本产品符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。

3.1额定绝缘电压(相对地)：
工频试验电压：2.5kV/min；
雷电冲击电压：5 Kv；
绝缘阻抗：≥100MΩ。
3.2额定工作频率：50Hz～60Hz。
3.3各回路额定工作电压：交流380V、220V、12V。
3.4各回路额定电流：交流160A、100A、32A、25A、16A。
3.5插座极数：5极（3P+N+PE）、4极（3P+PE）、3极（1P+N +PE）、2极（1P+ N）。

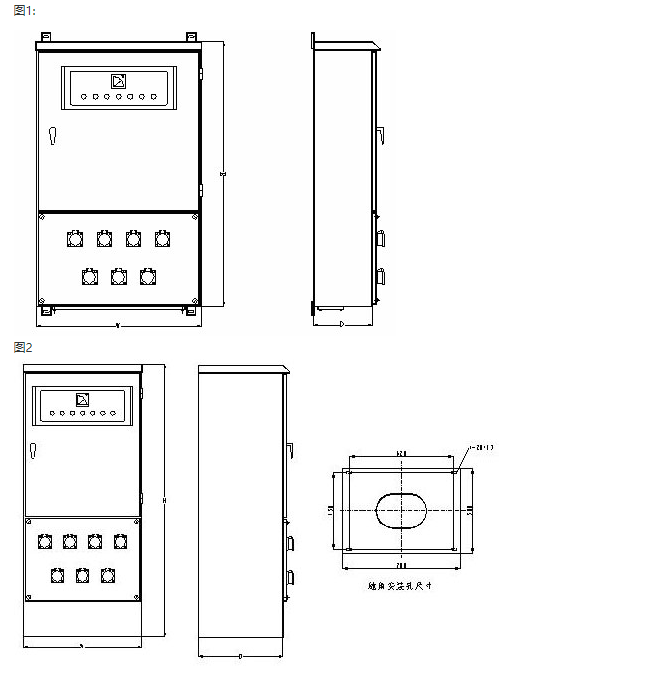

四、外形示意图

订货时需注明：
a） 产品型号、名称及订货数量；
b） 特殊的功能要求及特殊要求的备品备件；
c） 供货地址及时间；
d） 联系方式。
e） 说明书中配置更改恕不另行通知，以随货说明书为准。
