ZEZJB中性点接地间隙保护装置

联系人:耿利军
联系电话:0312-677****
企业地址河北省-保定市
详细地址保定市满城区经济开发区经三南街64号联东U谷5#101号楼
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
保定卓尔电气有限公司是从事电力系统自动化设备研发、生产、销售的高新技术企业。公司与华北电力大学、河北大学等高等院校长期密切合作,形成了实力雄厚的高科技人才体系,为公司产品的改革、创新及新产品的研究、开发提供了良好的基础。 公司坚持以诚信为本、以人才为本、以科技为本的经营理念,在公司内部大力发扬合作、敬业和创新的精神。公司崇尚以市场为导向、以科技为后盾的宗旨。深入了解客户需求,不断促进产品革新,并以严格的管理、严谨的作风、可靠的技术来支持用户的工作,在售前、售中、售后三个环节向用户做出服务承诺,保证以快捷、周到的服务来满足客户需求。在品质控制上,成功通过了ISO9001质量体系认证、ISO14001环境管理体系和ISO45001职业健康安全管理体系认证及相关产品的欧盟CE认证和CQC认证。在产品生产过程中,充分发挥技术优势,并严把质量关,有效提高了产品的科技含量和使用可靠性。产品经国家相关权威部门检测,各项技术指标均达到标准。雄厚的技术力量、精良的生产设备、严格的过程管理铸就了高品质的产品。公司产品在火电、风电、光伏发电、新能源、石化、冶金、煤炭等行业中得到了广泛应用,成为国家电网、南方电网、华能、大唐、华电、国电、国家电投、华润、国投电力、国华电力、中广核、许继集团、南瑞集团、国电南自等众多单位企业的优选供应商。

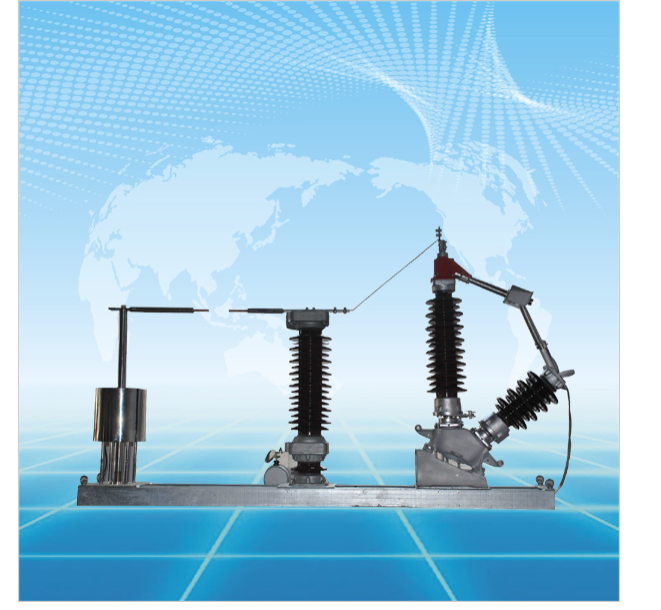

产品图片

ZEZJB中性点接地间隙保护装置


一、产品概述
中性点的运行方式不同,其技术特性和工作条件也不同,因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。
ZEZJB型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点,以实现中性点接地或不接地两种不同的运行方式而设计的,从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工、煤炭行业。

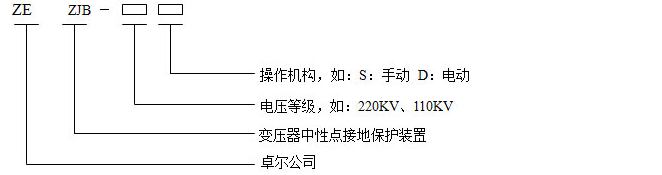

二、型号含义

型号举例:ZEZJB-220S 则为保定卓尔电气有限公司生产的220KV变压器中性点接地保护装置,操作机构为手动操作。

三、技术数据
ZEZJB型变压器中性点接地保护装置如果单相接地隔离开关采用GW13系列的技术数据如下表:

产品
型号

变压器额定电压
kV

变压器中性点
耐受电压

隔离开关

氧化锌避雷器

放电
间隙

电流互感器

雷电全波和截波耐受电压
kV
(峰值)

1min
工频
kV
(有效值)

额定电流 A

操动机构

额定
电压
kV
(有效值)

持续运行电压
kV
(有效值)

直流1mA
参考
电压
kV
不小于

8/20µs雷电冲击电流残压    kV
(峰值)

工频放电电压 kV
±10%
(有效值)

型式

变比

ZEZJB-220

220

400

200

630

CS14G
(手动)或
CJ6
(电动)

144

116

205

320

166

环氧树脂浇注全封闭支柱式
10kV

100/5
200/5
300/5
400/5
500/5
600/5

ZEZJB-110

110

250

95

630

72

58

103

186

83

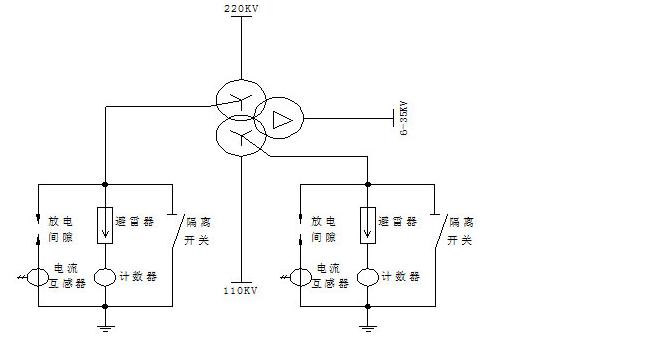

四、原理接线图


五、使用须知
1. 订货时应告知变压器额定电压,电流互感器变比,隔离开关额定电流、操作机构形式,氧化锌避雷器额定电压等参数。当未具体指定时,将按本说明书技术数据标准配置交货。
2. 电流互感器二次侧一般设0.5/10P两个次级。供测量保护使用。不用时应将其短路。
3. 连接到变压器中性点的导线截面和型式由用户决定。
