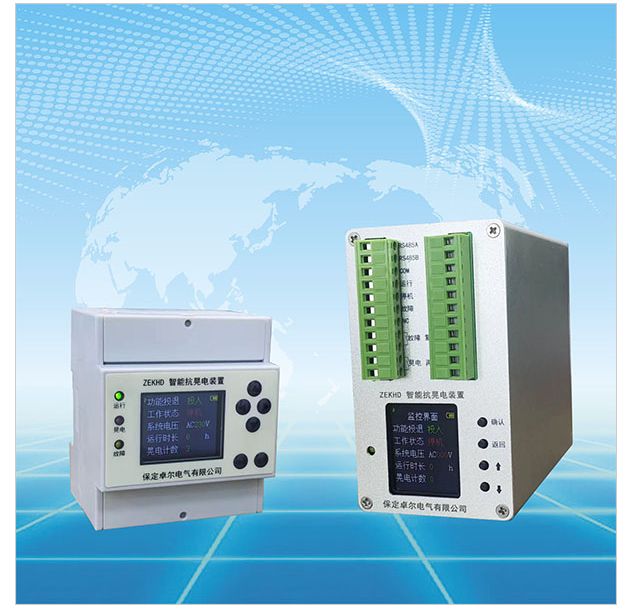

ZEKHD智能抗晃电装置

一、产品简介

在电力系统运行过程中，因雷击、短路故障重合闸、大型设备启动或其他原因造成的电网短时电压波动或短时断电的现象，这种现象通常称为“晃电”。当电网出现晃电时，短时断电或电压过低，将造成交流接触器线圈对铁芯的吸力小于释放弹簧的弹力，使交流接触器释放；或触发变频器输入电压低故障而引起保护闭锁停机，造成电机停转，严重影响生产连续性。
   我公司研发生产的ZEKHD智能抗晃电装置（以下简称“抗晃电装置”）是专为晃电期间维持接触器线圈不释放、接触器和变频器失压再启而研发的一款集监控、测量、保护于一体的产品。该产品具有运行稳定、动作可靠、体积小、接线简单等优点。抗晃电装置自身发生故障时，不会影响接触器和变频器控制回路的正常工作。
   抗晃电装置并联在接触器控制回路中，实时监测电网电压，智能识别接触器正常和晃电停机。当电网发生晃电时，立即切断控制回路供电，由抗晃电装置提供能量维持负载正常运行。晃电结束后，供电方式切换至电网供电回路，抗晃电装置自动转为热备用状态。

 二、功能特点
   通用型：适用于所有类型交流接触器（电子式和普通式线圈等）、继电器，实现晃电维持及再启动功能。  万能型：适用于变频器、软启动器，实现晃电再启动功能。  智能型：自动识别AC110/220/380V电压等级和工作模式。  人机交互：实时显示装置运行和记录信息。  储能单元：采用超级电容作为储能介质，使用寿命更长。  稳定性高：内置两级看门狗，运行更稳定。  电磁兼容：工业级标准设计，满足电磁兼容3级要求，适用各种严苛环境。
 三、型号与说明
3.1装置型号含义

3.2适用范围
3.2.1 线圈额定电压AC110/220/380V，触点容量630A及以下所有类型交流接触器、继电器；
3.2.2 额定电压AC380V及以下电压等级的变频器、软启动器。
     注：额定电压为AC690V的变频器、软启动器可定制。
