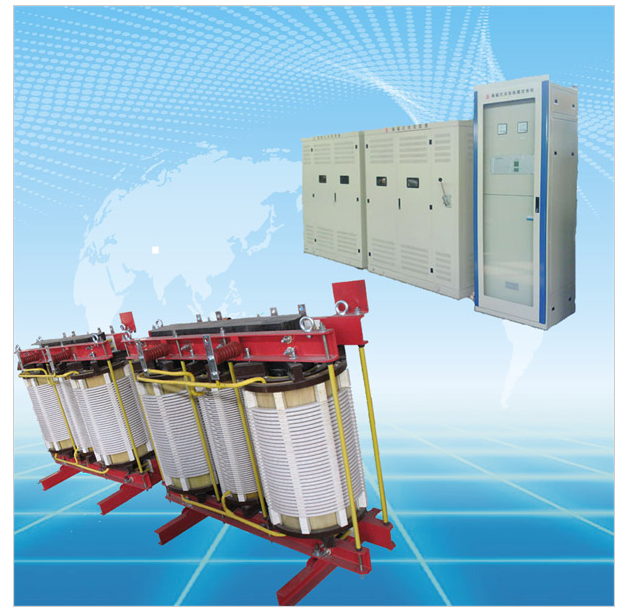

ZEPXB偏磁式消弧线圈自动跟踪补偿成套装置

一、产品概述
  我国城市电网的中压系统，大部分为中性点不接地(即小电流接地)系统。这种系统在发生单相接地时，电网仍可带故障运行，这就大大降低了运行成本，提高了供电系统的可靠性，但这种供电方式在单相接地电流较大时容易产生弧光过电压和相间短路，给供用电设备造成了极大的危害。
防止这种危害的方法之一就是在中性点和地之间串接一个电抗器，这个电抗器也就是通常所说的消弧线圈。它能有效地减少接地点电流，从而达到自动熄灭电弧的目的。
理想的消弧线圈是在电网正常运行时，能实时监测其单相接地电流的大小，此时消弧线圈的电抗值很大，相当于中性点不接地系统。在电网发生单相接地时，能在极短时间内调节电抗值，使接地点残流基波无功分量为零。这种消弧线圈我们称为能自动跟踪动态补偿的理想消弧线圈，ZEPXB型偏磁式消弧线圈自动跟踪补偿装置即为此类。该装置广泛应用于各种矿井、石油、化工建材、冶金以及大中城市的中压配电网。

二、ZEPXB型偏磁式消弧线圈自动跟踪补偿装置的特点

1、控制部分采用分层的双CPU结构，一个DSP芯片作为核心运算控制单元，一个DSP芯片作为管理单元，程序功能分配合理，运行更加稳定。
2、采用大屏幕液晶显示，人机界面友好，
3、带RS232/485串行接口，可同上位机、变电所监控装置通讯，实时传送电容电流、中性点电压、装置自检信息，电网发生接地故障后传送补偿电流、残流等信息。
4、调节精度高
电控无级连续可调，利用施加直流励磁电流达到连续调节电抗的目的，可以带高压负荷以ms级速度调节电感值。
5、可靠性高，使用寿命长
全静态结构，内部无任何运动部件，整套装置无任何触点，可靠性高，噪音小。
6、响应速度快
补偿响应速度不大于20ms。
7、调节范围大
补偿电流调节范围大，上下限之比可达6～10倍。
8、动态补偿，无须阻尼电阻器
采用自动跟踪动态补偿方式，可带高压调节，无须外加阻尼电阻，不存在由于控制死区和误动拒动而引起的电阻烧损故障，使电网更可靠。
9、测量精度高
电容电流测量误差：<±2% 。
10、具有双套并运功能。
