ZEGC变压器油色谱在线监测系统

联系人:耿利军
联系电话:0312-677****
企业地址河北省-保定市
详细地址保定市满城区经济开发区经三南街64号联东U谷5#101号楼
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
保定卓尔电气有限公司是从事电力系统自动化设备研发、生产、销售的高新技术企业。公司与华北电力大学、河北大学等高等院校长期密切合作,形成了实力雄厚的高科技人才体系,为公司产品的改革、创新及新产品的研究、开发提供了良好的基础。 公司坚持以诚信为本、以人才为本、以科技为本的经营理念,在公司内部大力发扬合作、敬业和创新的精神。公司崇尚以市场为导向、以科技为后盾的宗旨。深入了解客户需求,不断促进产品革新,并以严格的管理、严谨的作风、可靠的技术来支持用户的工作,在售前、售中、售后三个环节向用户做出服务承诺,保证以快捷、周到的服务来满足客户需求。在品质控制上,成功通过了ISO9001质量体系认证、ISO14001环境管理体系和ISO45001职业健康安全管理体系认证及相关产品的欧盟CE认证和CQC认证。在产品生产过程中,充分发挥技术优势,并严把质量关,有效提高了产品的科技含量和使用可靠性。产品经国家相关权威部门检测,各项技术指标均达到标准。雄厚的技术力量、精良的生产设备、严格的过程管理铸就了高品质的产品。公司产品在火电、风电、光伏发电、新能源、石化、冶金、煤炭等行业中得到了广泛应用,成为国家电网、南方电网、华能、大唐、华电、国电、国家电投、华润、国投电力、国华电力、中广核、许继集团、南瑞集团、国电南自等众多单位企业的优选供应商。

产品图片

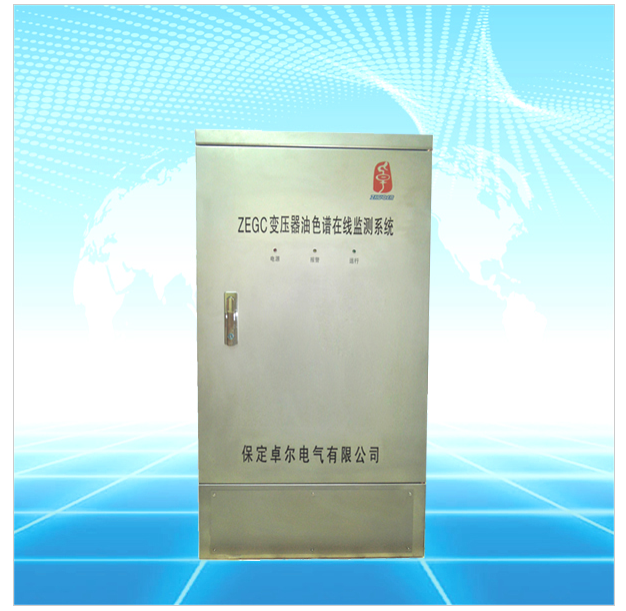

ZEGC变压器油色谱在线监测系统


一、主要功能及特点

●采用单一高性能色谱柱、气敏传感器实现H2、CO、CH4、C2H8、C2H2六种油中溶解故障气体的检测,解决了实验室色谱分析技术现场化过程中,由于采用双色谱柱、双传感器的双回路设计造成结构复杂,配套设施多,对运行环境要求高的难题,简明优化检测回路与检测工艺,解决了系统泄露、数据易飘移等异常,提高了系统检测可靠性、稳定性。
●真空与超声波脱气技术实现油气分离,冷阱设计隔离了油气污染,避免色谱柱、传感器、毒化,确保了检测性能,有利确保和提高系统检测寿命,实现了现场设备全寿命免维护。
●变压器油闭循环与电磁振技术不但加快了油气的分离速度,同时也确保了被检测油样的活性,解决了纯膜脱气过程中的死油问题。

●系统数据处理软件实现日常自动检测,数据自动上传和故障自动诊断;实现故障气体特性曲线的自动捕峰和出同峰分段增益,系统监测精度高。
●系统数据通讯支持TCP/IP网络协议,可实现远程检测诊断和数据远程浏览访问。
●系统通讯模式支持RS485、TCP/IP、GPRS模式。
●软件窗口友好,操作简单。

二、技术指标
检测原理:同时检测H2、CO、CH4、C2H6、C2H2、C2H4,可配套检测微水。
脱气方法:电磁激振与平板膜渗透脱气。
分离方法:专用单一色谱柱
检测方法:专用单一敏传感器
进样方式:数字自动定量进样
温度控制:双回路恒温控制
数据采集:可调电路设计,自动捕峰和出峰分段增益
通信方式:RS485、TCP/IP、GPRS
显示方式:报表/趋势图、增量分析,数据可并入用户监控网络
显示内容:H2、CO、CO2、CH4、C2H2、C2H2、C2H4、TCG
报警方式:任意设定浓度、增量报警值;声/光报警;报警信号就地远传
分析周期:系统默认24小时/次,小4小时,由用户设定
控温精度:±0.1℃
环境温度:﹣40℃~﹢85℃
相对湿度:5~95%,无冷凝
大日温差:32℃
日照强度:1kW/m2(风速0.5m/s)
海拔高度:<2000m
污秽等级:外绝缘爬电比距25mm/kv
覆冰厚度:20mm(风速不大于15m/s时)
通讯距离:RS485为1200M以内。其它无限制
工作电源:AC 220V±22V,50Hz
载气:99.999%氮气,压力0.12~0.25Mpa
安装尺寸:580(宽)×1500(高)×380(深)mm
抗振动:5~17Hz,0.111双峰位移;17~640Hz,1.5G峰—峰加速度
抗冲击:加速度:10G峰—峰

气体组分灵敏度检测范围误差范围
H21μL/L1-2000μL/L±10%
CO5μL/L5-4000μL/L±10%
CO25μL/L5-4000μL/L±10%
CH41μL/L1-2000μL/L±10%
C2H60.5μL/L0.5-2000μL/L±10%
C2H40.5μL/L0.5-2000μL/L±10%
C2H20.3μL/L0.3-2000μL/L±10%
H2O1μL/L1-800μL/L±10%
TCG1μL/L1-8000μL/L±10%
