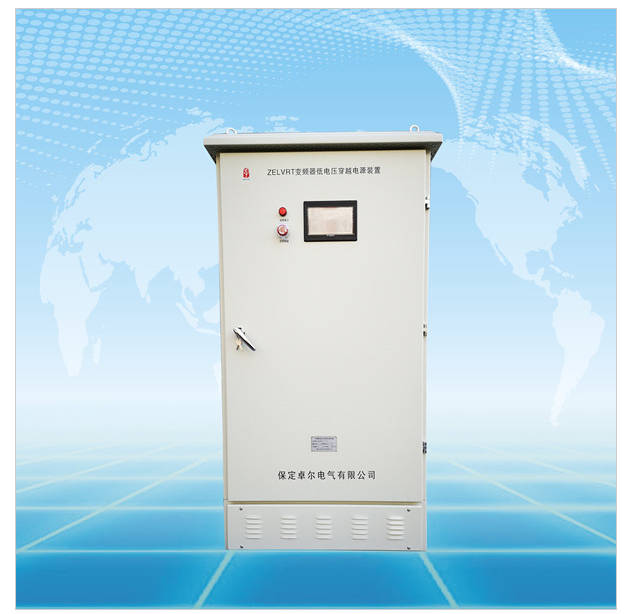

ZELVRT变频器低电压穿越电源装置

一、产品功能

电网电压正常情况下，装置处于待机状态，不参与变频器运行；装置实时检测电网电压，当电网电压发生短时跌落或中断时，装置投入工作输出DC500V左右的电源，从而保证变频器直流母线端具有稳定的直流电源输入，维持变频器电机的转速和转矩恒定。待电网电压恢复之后，装置运行状态自动转为待机状态，变频器仍然由交流母线供电。

二、主要特点

1）ZELVRT装置支持多种变频器连接模式：
一拖一模式，即一台变频器低电压穿越电源装置只拖动一台变频器；
一拖二模式，即一台变频器低电压穿越电源装置可以拖动两台变频器；
一拖多模式，即一台变频器低电压穿越电源装置拖动多台小功率变频器；
多拖一模式，即多台变频器低电压穿越电源装置拖动一台大功率变频器。
2）ZELVRT装置采用旁路式直流接入方式，直流侧带有防反二极管，设备异常不妨碍变频器正常运行。
3）ZELVRT装置具有定期自检和人工触发自检功能，可随时检验设备本身状态。

装置在以下环境条件下能正常工作：

1)环境温度：-20 ℃～+55 ℃；

2)相对湿度：10%～90%；

3)大气压力：80 kPa～110 kPa；

4)海拔：高度≤1000 m，海拔高度>1000 m时，应按GB/T 3859.2规定降额使用；

5)安装环境：室内；

6)耐用时间：50000 h，（平均温度25℃，在使用期间可更换元器件）；

7)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。
