IGBT驱动板

1.1 产品简介

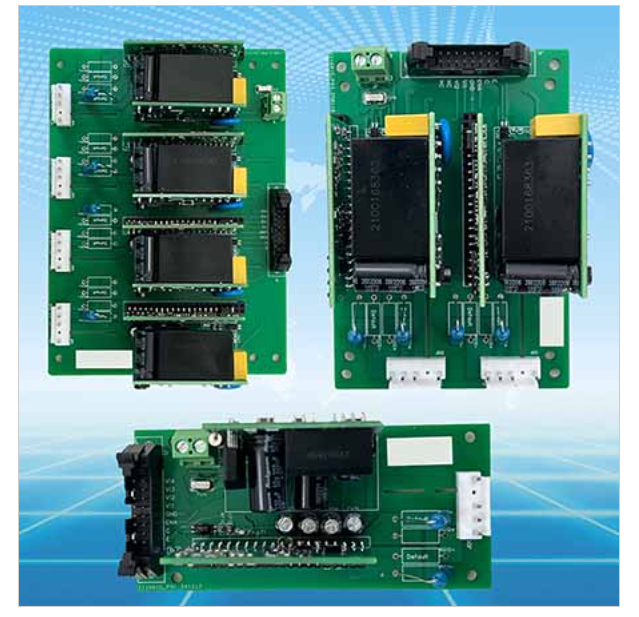

ZEQD IGBT驱动板是一款通用型IGBT驱动板，可以驱动1700V以下所有IGBT，整体采用组合插接方式，可以根据实际需求匹配不同的电源和驱动路数。优秀的器件布局和散热设计，使其具备超强的抗干扰性能，极端恶劣工况下纹波峰峰值和波形跳变沿震荡极小，同时具备优异的输出保护性能，具备极短的保护响应时间。

1.2 功能特点

Ø  超宽工作电压范围，具有长期过流保护和自恢复功能。

Ø  输入电源无需区分极性，使用更便捷。

Ø  可驱动1700V以下所有IGBT。

Ø  可单独调整栅极充电和放电速度。

Ø  驱动保护参数硬件配置可调。

Ø  各单元采用独立的驱动电源和驱动模块，互不影响。

Ø  单路支持同时驱动2只IGBT。

Ø  具有输入信号指示灯，可直观反应当前工作状态。

Ø  完善的三防措施，适用于各种恶劣工况。

Ø  超强的抗电磁兼容干扰能力，可承受4级干扰，期间输出波形无明显变化（电快瞬变、浪涌、阻尼振荡波等，依据GB/T 17626.4/5/18）。

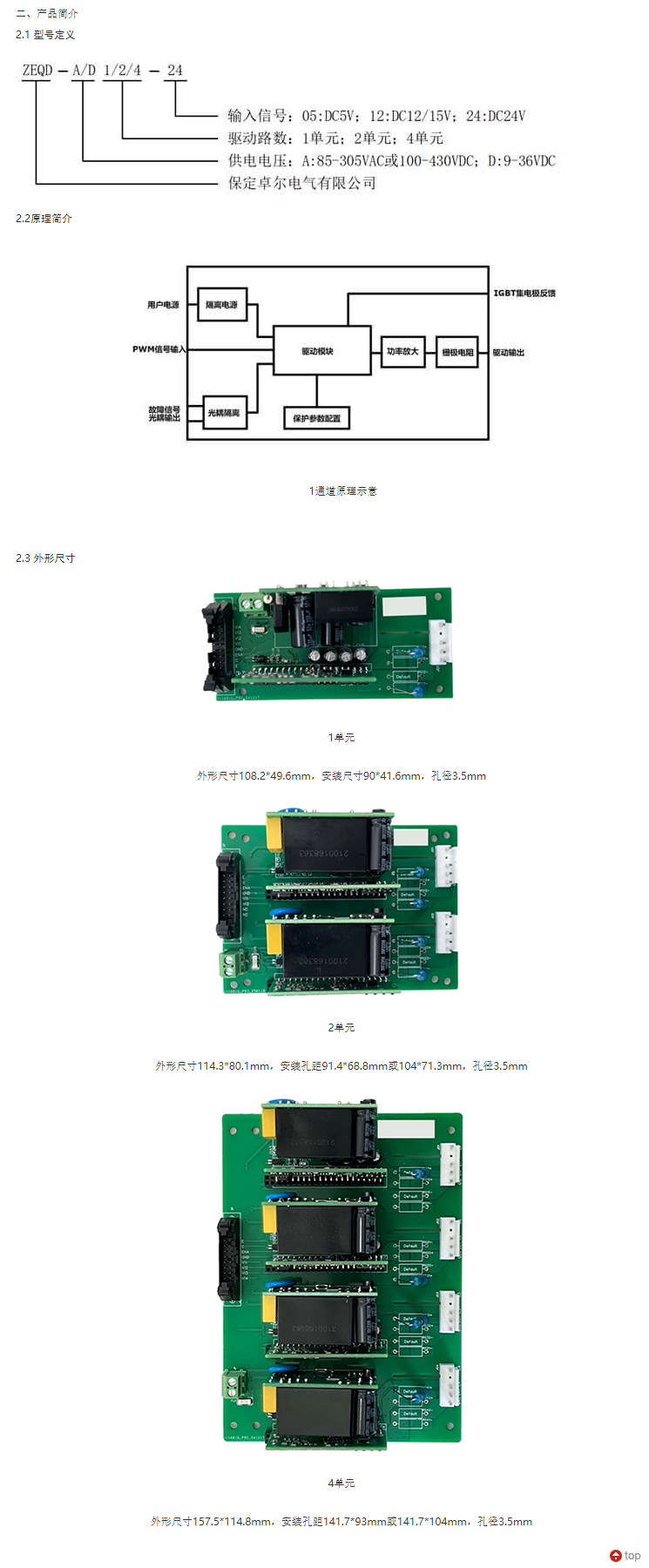

1.3技术参数

Ø  工作电源：按照供电电压分为DC220V（85-305VAC或100-430VDC）和DC24V（9-36VDC）。

Ø  驱动单元：按照输出通道路数分为1单元、2单元和4单元三种规格。

Ø  输出功率：每单元最大输出功率5W，峰值输出电流30A，输出电荷40uC。

Ø  适用范围：1700V以下所有的IGBT。

Ø  输入接口：DC2-16P牛角插座，插接更牢固。

Ø  输出接口：VH3.96-5P卡扣端子，安装更便捷。

Ø  输入信号：默认DC24V，可通过更改硬件配置支持DC5/12/15V。

Ø  输出信号：+15V/-7V。

Ø  隔离性能：光耦隔离，隔离电压≥1500VDC。

Ø  保护功能：具备完善的三段式过电流保护功能，通过硬件配置可调整保护曲线。

Ø  故障报警：光耦无源输出型，接口支持最大50mA/80V。

Ø  工作频率：0-80KHz。
