EV900V 非屏蔽线/150℃热固性弹性体
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

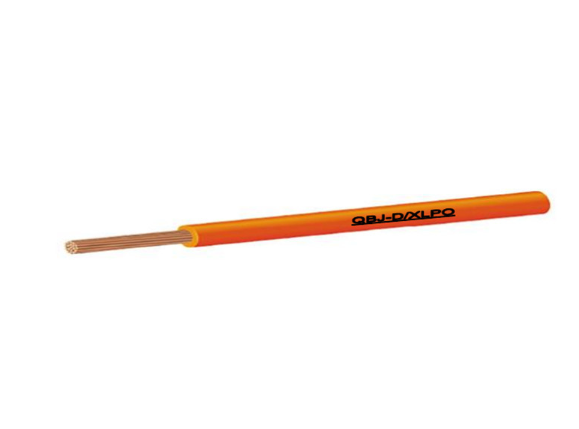

产品图片
EV900V 非屏蔽线
150℃热固性弹性体
产品描述
型号(Style):EV QBJ-D/XLPO 900-D 600/900V
◆产品描述(Description)：
额定电压(Rating voltage)：
AC:600V
DC:900V
温度区间(Temperature range)：-40~150℃ D级
导体截面(Size)：
AC:2.5-70mm2
DC:2.5-70mm2
参考标准(Reference Standard)
QC/T1037——2016
◆产品结构(Construction)：
导体：绞合的退火软铜丝
绝缘：150℃热固性弹性体；
护套：150℃热固性弹性体；
◆产品特性(Characteristics)：
弹性体材料具有极佳的柔软性， 易于安装使用
良好的EMI EMC电磁干扰能力、 耐寒、耐磨、耐油、良好的抗延燃性、极佳的低温韧性
◆产品应用(Application)
用于电动汽车车内电池高压系统
◆车内线屏蔽结构表 (Structure Table)：
导体截面
(mm²)导体Conductor 20℃导体电阻
Conductor Resistance
无镀层
Bare绝缘
Insulationcross-section 构成
Construction外径
Diameter外径
Diametermm² NO./mm mm Ω/Km mm 2.5 50/0.25 2.06 7.6 2.85±0.20 3 98/0.20 2.45 6.15 3.20±0.20 4 126/0.20 2.7 4.71 3.50±0.20 5 161/0.20 3.16 3.94 3.90±0.20 6 189/0.20 3.6 3.14 4.10±0.20 10 315/0.20 4.5 1.82 5.70±0.30 16 513/0.20 5.8 1.16 6.80±0.30 25 798/0.20 7.2 0.743 8.40±0.30 35 1121/0.20 8.4 0.527 10.0±0.30 50 1596/0.20 10.5 0.368 11.9±0.30 70 2185/0.20 11.9 0.259 13.8±0.30 *结构尺寸可定制。
*导体根数:±2%
◆产品描述(Description)：
额定电压(Rating voltage)：
AC:600V
DC:900V
温度区间(Temperature range)：-40~150℃ D级
导体截面(Size)：
AC:2.5-70mm2
DC:2.5-70mm2
参考标准(Reference Standard)
QC/T1037——2016
◆产品结构(Construction)：
导体：绞合的退火软铜丝
绝缘：150℃热固性弹性体；
护套：150℃热固性弹性体；
◆产品特性(Characteristics)：
弹性体材料具有极佳的柔软性， 易于安装使用
良好的EMI EMC电磁干扰能力、 耐寒、耐磨、耐油、良好的抗延燃性、极佳的低温韧性
◆产品应用(Application)
用于电动汽车车内电池高压系统
◆车内线屏蔽结构表 (Structure Table)：
导体截面
(mm²)导体Conductor 20℃导体电阻
Conductor Resistance
无镀层
Bare绝缘
Insulationcross-section 构成
Construction外径
Diameter外径
Diametermm² NO./mm mm Ω/Km mm 2.5 50/0.25 2.06 7.6 2.85±0.20 3 98/0.20 2.45 6.15 3.20±0.20 4 126/0.20 2.7 4.71 3.50±0.20 5 161/0.20 3.16 3.94 3.90±0.20 6 189/0.20 3.6 3.14 4.10±0.20 10 315/0.20 4.5 1.82 5.70±0.30 16 513/0.20 5.8 1.16 6.80±0.30 25 798/0.20 7.2 0.743 8.40±0.30 35 1121/0.20 8.4 0.527 10.0±0.30 50 1596/0.20 10.5 0.368 11.9±0.30 70 2185/0.20 11.9 0.259 13.8±0.30 *结构尺寸可定制。
*导体根数:±2%
