EV1500V 非屏蔽线/125℃环保热塑性弹性体TPE
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

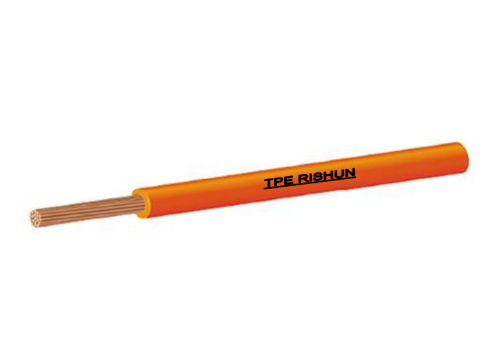

产品图片
EV1500V 非屏蔽线
125℃环保热塑性弹性体TPE
产品描述
◆产品描述(Description)：
额定电压(Rating voltage)：
AC:1000V
DC:1500V
温度区间(Temperature range)：-40~125℃ C级
导体截面(Size)：
AC:10-70mm2
DC:10-70mm2
参考标准(Reference Standard)
ISO 6722-1——2011,
◆产品结构(Construction)：
导体：绞合的退火软铜丝
绝缘：125℃环保热塑性弹性体TPE
屏蔽：镀锡退火软铜丝编织
护套：125℃环保热塑性弹性体TPE;
◆产品特性(Characteristics)：
弹性体材料具有极佳的柔软性， 易于安装使用
良好的EMI EMC电磁干扰能力、 耐寒、耐磨、耐油、良好的抗延燃性、极佳的低温韧性
◆产品应用(Application)
用于电动汽车车内电池高压系统
◆车内线屏蔽结构表 (Structure Table)：
导体截面
(mm²)导体Conductor 20℃导体电阻
Conductor
Resistance
无镀层
Bare绝缘
Insulationcross-section 构成
Construction外径
Diameter外径
Diametermm² NO./mm mm Ω/Km mm 10 315/0.20 4.5 1.82 6.30±0.20 16 513/0.20 5.8 1.16 8.00±0.30 25 798/0.20 7.2 0.743 9.80±0.30 35 1121/0.20 8.4 0.527 10.5±0.30 50 1596/0.20 10.5 0.368 13.2±0.30 70 2185/0.20 11.9 0.259 15.0±0.40 *结构尺寸可定制。
*导体根数:±2%
