EV900V(S)屏蔽线/150℃热固性弹性体 柔软型
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

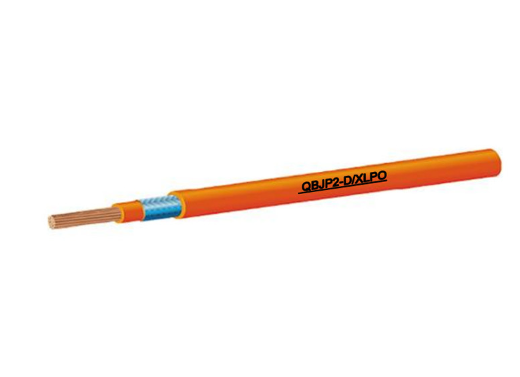

产品图片
EV900V(S)屏蔽线
150℃热固性弹性体 柔软型
型号(Style):EV QBJP2-D/XLPO 900(S)-D 600/900V
◆产品描述(Description)：
额定电压(Rating voltage)：
AC:600V
DC:900V
温度区间(Temperature range)：-40~150℃ D级
导体截面(Size)：
AC:2.5-70mm2
DC:2.5-70mm2
参考标准(Reference Standard)
QC/T1037——2016
◆产品结构(Construction)：
导体：绞合的退火软铜丝
绝缘：150℃硅胶；
屏蔽：镀锡退火软铜丝编织
护套：150℃热固性弹性体；
◆产品特性(Characteristics)：
弹性体材料具有极佳的柔软性， 易于安装使用
良好的EMI EMC电磁干扰能力、 耐寒、耐磨、耐油、良好的抗延燃性、极佳的低温韧性
◆产品应用(Application)
用于电动汽车车内电池高压系统
◆车内线屏蔽结构表 (Structure Table)：
| 导体截面 (mm²) | 导体Conductor | 20℃导体电阻 Conductor Resistance 无镀层 Bare | 绝缘 Insulation | 编织屏蔽构成 Construction of braiding shield | 外被 Jacket | |
| cross-section | 构成 Construction | 外径 Diameter | 外径 Diameter | 外径 Diameter | ||
| mm² | NO./mm | mm | Ω/Km | mm | NO.NO./mm | mm |
| 2.5 | 50/0.25 | 2.06 | 7.6 | 2.85±0.15 | 16/7/0.10 | 4.60±0.20 |
| 3 | 98/0.20 | 2.45 | 6.15 | 3.40±0.20 | 16/8/0.10 | 5.20±0.20 |
| 4 | 126/0.20 | 2.7 | 4.71 | 3.55±0.15 | 16/8/0.10 | 5.50±0.20 |
| 5 | 161/0.20 | 3.16 | 3.94 | 4.00±0.30 | 16/8/0.10 | 5.70±0.20 |
| 6 | 189/0.20 | 3 | 3.14 | 4.15±0.15 | 16/9/0.10 | 6.40±0.20 |
| 10 | 315/0.20 | 4.5 | 1.82 | 5.70±0.30 | 16/8/0.15 | 8.50±0.30 |
| 16 | 513/0.20 | 5.8 | 1.16 | 6.80±0.30 | 24/7/0.15 | 9.70±0.30 |
| 25 | 798/0.20 | 7.2 | 0.743 | 8.40±0.30 | 24/8/0.15 | 12.0±0.30 |
| 35 | 1121/0.20 | 8.4 | 0.527 | 10.1±0.30 | 24/7/0.20 | 14.0±0.30 |
| 50 | 1596/0.20 | 10.5 | 0.368 | 11.9±0.30 | 24/8/0.20 | 15.8±0.50 |
| 70 | 2185/0.20 | 11.9 | 0.259 | 13.8±0.30 | 24/10/0.20 | 18.0±0.50 |
*结构尺寸可定制。
*导体根数:±2%
