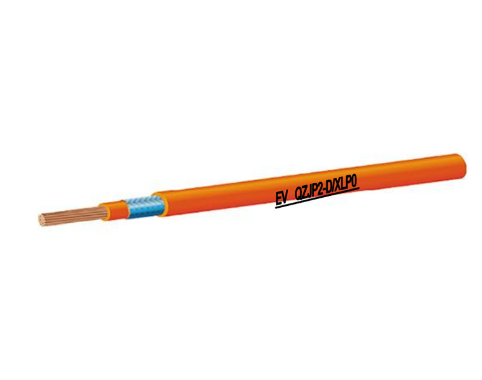

EV1500V(S)屏蔽线
175℃屏蔽硅橡胶
175℃屏蔽硅橡胶
型号(Style):EV QZJP21-E/SIR 1500(S)-E 1000/1500V
◆产品描述(Description)：
额定电压(Rating voltage)：
AC:1000V
DC:1500V
温度区间(Temperature range)：-40~125℃ E级
导体截面(Size)：
AC:10-70mm2
DC:10-70mm2
参考标准(Reference Standard)
QC/T1037——2016
◆产品结构(Construction)：
导体：绞合的退火软铜丝
绝缘：175℃硅橡胶；
屏蔽：镀锡退火软铜丝编织
护套：150℃热固性弹性体；
175℃ SIR
◆产品特性(Characteristics)：
弹性体材料具有极佳的柔软性， 易于安装使用
良好的EMI EMC电磁干扰能力、 耐寒、耐磨、耐油、良好的抗延燃性、极佳的低温韧性
◆产品应用(Application)
用于电动汽车车内电池高压系统
◆车内线屏蔽结构表 (Structure Table)：
| 导体截面 (mm²) | 导体Conductor | 20℃导体电阻 Conductor Resistance 无镀层 Bare | 绝缘 Insulation | 编织屏蔽构成 Construction of braiding shield | 外被 Jacket | |
| cross-section | 构成 Construction | 外径 Diameter | 外径 Diameter | 外径 Diameter | ||
| mm² | NO./mm | mm | Ω/Km | mm | NO.NO./mm | mm |
| 10 | 315/0.20 | 4.5 | 1.82 | 6.20±0.30 | 16/9/0.15 | 9.60±0.30 |
| 16 | 513/0.20 | 5.8 | 1.16 | 8.00±0.30 | 16/11/0.15 | 11.3±0.30 |
| 25 | 798/0.20 | 7.2 | 0.743 | 9.80±0.30 | 24/9/0.15 | 13.6±0.30 |
| 35 | 1121/0.20 | 8.4 | 0.527 | 11.3±0.30 | 24/8/0.20 | 15.3±0.40 |
| 50 | 1596/0.20 | 10.5 | 0.368 | 13.2±0.30 | 24/9/0.20 | 17.5±0.50 |
| 70 | 2185/0.20 | 11.9 | 0.259 | 15.0±0.40 | 24/12/0.20 | 19.5±0.50 |
*结构尺寸可定制。
*导体根数:±2%
◆产品描述(Description)：
额定电压(Rating voltage)：
AC:1000V
DC:1500V
温度区间(Temperature range)：-40~125℃ E级
导体截面(Size)：
AC:10-70mm2
DC:10-70mm2
参考标准(Reference Standard)
QC/T1037——2016
◆产品结构(Construction)：
导体：绞合的退火软铜丝
绝缘：175℃硅橡胶；
屏蔽：镀锡退火软铜丝编织
护套：150℃热固性弹性体；
175℃ SIR
◆产品特性(Characteristics)：
弹性体材料具有极佳的柔软性， 易于安装使用
良好的EMI EMC电磁干扰能力、 耐寒、耐磨、耐油、良好的抗延燃性、极佳的低温韧性
◆产品应用(Application)
用于电动汽车车内电池高压系统
◆车内线屏蔽结构表 (Structure Table)：
| 导体截面 (mm²) | 导体Conductor | 20℃导体电阻 Conductor Resistance 无镀层 Bare | 绝缘 Insulation | 编织屏蔽构成 Construction of braiding shield | 外被 Jacket | |
| cross-section | 构成 Construction | 外径 Diameter | 外径 Diameter | 外径 Diameter | ||
| mm² | NO./mm | mm | Ω/Km | mm | NO.NO./mm | mm |
| 10 | 315/0.20 | 4.5 | 1.82 | 6.20±0.30 | 16/9/0.15 | 9.60±0.30 |
| 16 | 513/0.20 | 5.8 | 1.16 | 8.00±0.30 | 16/11/0.15 | 11.3±0.30 |
| 25 | 798/0.20 | 7.2 | 0.743 | 9.80±0.30 | 24/9/0.15 | 13.6±0.30 |
| 35 | 1121/0.20 | 8.4 | 0.527 | 11.3±0.30 | 24/8/0.20 | 15.3±0.40 |
| 50 | 1596/0.20 | 10.5 | 0.368 | 13.2±0.30 | 24/9/0.20 | 17.5±0.50 |
| 70 | 2185/0.20 | 11.9 | 0.259 | 15.0±0.40 | 24/12/0.20 | 19.5±0.50 |
*结构尺寸可定制。
*导体根数:±2%
