产品详情

RVVP连接线

联系人：邰国芳

联系电话：0523-8209****

企业：泰州日顺电器发展有限公司

企业地址江苏省-泰州市

详细地址泰州市姜高大道880号

厂家信息
产品信息
规格参数
技术文档

泰州日顺电器发展有限公司日顺公司成立于1994年，工厂总部位于长三角工业基地江苏省泰州市。厂区占地40615m²。日顺公司正向集团化发展，不断引进先进的生产和质量检验设备，拥有较强的技术力量。公司自主开发和生产各类电子线、PVC套管、线束、胶料及铜管加工，并于2001年通过美国UL认证; CCC认证；2005年通过IS09001、IS014001认证; 2009年通过TS16949认证。产品广泛应用于航空、通讯、仪器仪表、计算机、汽车、家电等行业，与多家世界五百强工业自动化厂商保持合作。

产品图片

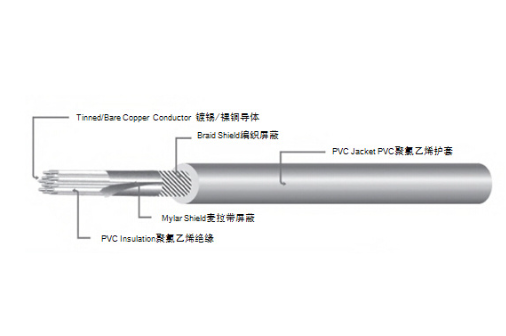

RVVP连接线

说明

►导体使用0.08-2.5mm2单支或绞合裸铜
►通过GB/T 18380.12-2008燃烧测试
►具有抗酸碱、耐油性、防潮、防霉等特性

应用

用于电子、电器设备内部及外部连接用屏蔽线

芯数X标称截面 Core X nominal section Mm2	绞合结构 Stranded inner structure	绞合外径 Stranded inner diameter mm	绝缘厚度 NOM.THICK,mm	芯线 Coremm	编织屏蔽 Braid Shieldmm	护套厚度 JacketThick,mm	成品外径 Finished product outer diameter mm	最大导体电阻 Maximum Resistance at20℃
芯数X标称截面 Core X nominal section Mm2	绞合结构 Stranded inner structure	绞合外径 Stranded inner diameter mm	绝缘厚度 NOM.THICK,mm	芯线 Coremm	编织屏蔽 Braid Shieldmm	护套厚度 JacketThick,mm	成品外径 Finished product outer diameter mm	铜芯 Copper	镀锡 Tinned
0.12	7/0.15	0.45	0.4	1.3	16/3/0.10	0.45	2.6	158	163
0.2	12/0.15	0.6	0.4	1.4	16/3/0.10	0.45	2.7	92.3	95
0.3	16/0.15	0.69	0.5	1.7	16/4/0.10	0.45	3	69.2	71.2
0.4	23/0.15	0.83	0.5	1.85	16/4/0.10	0.45	3.15	48.2	49.6
0.5	28/0.15	0.92	0.5	1.95	16/4/0.10	0.5	3.35	39	40.1
0.75	24/0.20	1.13	0.5	2.15	16/5/0.10	0.5	3.55	26	26.7
1	32/0.20	1.31	0.6	2.5	16/5/0.10	0.6	4.1	19.5	20
1.5	30/0.25	1.58	0.6	2.8	16/6/0.10	0.6	4.4	13.3	13.7
2.5	49/0.25	2.02	0.7	3.4	16/7/0.10	0.6	5.2	7.98	8.21
2x0.12	7/0.15	0.45	0.4	1.3	16/6/0.10	0.6	4.3	158	163
2x0.2	12/0.15	0.6	0.4	1.4	16/6/0.10	0.6	4.5	92.3	95
2x0.3	16/0.15	0.69	0.5	1.7	16/7/0.10	0.6	5.1	69.2	71.2
2x0.4	23/0.15	0.83	0.5	1.85	16/8/0.10	0.6	5.5	48.2	49.6
2x0.5	28/0.15	0.92	0.5	1.95	16/8/0.10	0.6	5.7	39	40.1
2 x 0.75	24/0.20	1.13	0.5	2.15	24/6/0.10	0.6	6.1	26	26.7
2x1.0	32/0.20	1.31	6	2.5	24/7/0.10	0.6	6.8	19.5	20
2x1.5	30/0.25	1.58	0.6	2.8	24/8/0.10	0.8	8	13.3	13.7

3x0.12	7//0.15	0.45	0.4	1.3	16/6/0.10	0.6	4.5	158	163
3x0.2	12/0.15	0.6	0.4	1.4	16/6/0.10	0.6	4.9	92.3	95
3x0.3	16/0.15	0.69	0.5	1.7	16/7/0.10	0.6	5.5	69.2	71.2
3x0.4	23/0.15	0.83	0.5	1.85	16/8/0.10	0.6	5.8	48.2	49.6
3x0.5	28/0.15	0.92	0.5	1.95	16/8/0.10	0.6	6	39	40.1
3 x 0.75	24/0.20	1.13	0.5	2.15	24/6/0.10	0.6	6.5	26	26.7
3x1.0	32/0.20	1.31	6	2.5	24/7/0.10	0.8	7.6	19.5	20
3x1.5	30/0.25	1.58	0.6	2.8	24/8/0.10	0.8	8.5	13.3	13.7

4x0.12	7/0.15	0.45	0.4	1.3	16/7/0.10	0.6	4.9	158	163
4x0.2	12/0.15	0.6	0.4	1.4	16/7/0.10	0.6	5.3	92.3	95
4x0.3	16/0.15	0.69	0.5	1.7	24/6/0.10	0.6	5.9	69.2	71.2
4x0.4	23/0.15	0.83	0.5	1.85	24/6/0.10	0.6	6.3	48.2	49.6

5x0.12	7/0.15	0.45	0.4	1.3	16/7/0.10	0.6	5.2	158	163
5x0.2	12/0.15	0.6	0.4	1.4	16/8/0.10	0.6	5.7	92.3	95
5x0.3	16/0.15	0.69	0.5	1.7	24/6/0.10	0.6	6.4	69.2	71.2
5x0.4	23/0.15	0.83	0.5	1.85	24/7/0.10	0.6	6.8	48.2	49.6

6 〜7x0.12	7/0.15	0.45	0.4	1.3	16/8/0.10	0.6	5.6	5.6	163
6 〜7x0.2	12/0.15	0.6	0.4	1.4	24/6/0.10	0.6	6.1	6.1	95
6 〜7x0.3	16/0.15	0.69	0.5	1.7	24/7/0.10	0.6	6.9	6.9	71.2
6 〜7x0.4	23/0.15	0.83	0.5	1.85	24/8/0.10	0.8	7.7	7.7	49.6
10x0.12	7/0.15	0.45	0.4	1.3	24/7/0.10	0.6	6.8	158	163
10x0.2	12/0.15	0.6	0.4	1.4	24/8/0.10	0.8	7.8	92.3	95
10x0.3	16/0.15	0.69	0.5	1.7	24/9/0.10	0.8	9.1	69.2	71.2
10x0.4	23/0.15	0.83	0.5	1.85	24/10/0.10	0.8	9.7	48.2	49.6

12x0.12	7/0.15	0.45	0.4	1.3	24/8/0.10	0.6	7	158	163
12x0.2	12/0.15	0.6	0.4	1.4	24/8/0.10	0.8	8	92.3	95
12x0.3	16/0.15	0.69	0.5	1.7	24/10/0.10	0.8	9.4	69.2	71.2
12x0.4	23/0.15	0.83	0.5	1.85	24/11/0.10	0.8	10	48.2	49.6

14x0.12	7/0.15	0.45	0.4	1.3	24/8/0.10	0.8	7.8	158	163
14x0.2	12/0.15	0.6	0.4	1.4	24/9/0.10	0.8	8.6	92.3	95
14x0.3	16/0.15	0.69	0.5	1.7	24/10/0.10	0.8	9.8	69.2	71.2
14x0.4	23/0.15	0.83	0.5	1.85	24/11/0.10	0.8	10.5	48.2	49.6

16x0.12	7/0.15	0.45	0.4	1.3	24/8/0.10	0.8	8.5	158	163
16x0.2	12/0.15	0.6	0.4	1.4	24/9/0.10	0.8	9	92.3	95
16x0.3	16/0.15	0.69	0.5	1.7	24/11/0.10	0.8	10.5	69.2	71.2
16x0.4	23/0.15	0.83	0.5	1.85	24/12/0.10	0.8	11	48.2	49.6

19x0.12	7/0.15	0.45	0.4	1.3	24/9/0.10	0.8	8.8	158	163
19x0.2	12/0.15	0.6	0.4	1.4	24/10/0.10	0.8	9.8	92.3	95
19x0.3	16/0.15	0.69	0.5	1.7	24/12/0.10	0.8	11	69.2	71.2
19x0.4	23/0.15	0.83	0.5	1.85	24/13/0.10	1	12.5	48.2	49.6

24x0.12	7/0.15	0.45	0.4	1.3	24/11/0.10	0.8	10.1	158	163
24x0.2	12/0.15	0.6	0.4	1.4	24/12/0.10	0.8	11.4	92.3	95
24x0.3	16/0.15	0.69	0.5	1.7	24/14/0.10	1	13.4	69.2	71.2
24x0.4	23/0.15	0.83	0.5	1.85	24/15/0.10	1	14.5	48.2	49.6

说明

►导体使用0.08-2.5mm2单支或绞合裸铜
►通过GB/T 18380.12-2008燃烧测试
►具有抗酸碱、耐油性、防潮、防霉等特性

应用

用于电子、电器设备内部及外部连接用屏蔽线
