泰州日顺电器发展有限公司日顺公司成立于1994年，工厂总部位于长三角工业基地江苏省泰州市。厂区占地40615m²。日顺公司正向集团化发展，不断引进先进的生产和质量检验设备，拥有较强的技术力量。公司自主开发和生产各类电子线、PVC套管、线束、胶料及铜管加工，并于2001年通过美国UL认证; CCC认证；2005年通过IS09001、IS014001认证; 2009年通过TS16949认证。产品广泛应用于航空、通讯、仪器仪表、计算机、汽车、家电等行业，与多家世界五百强工业自动化厂商保持合作。

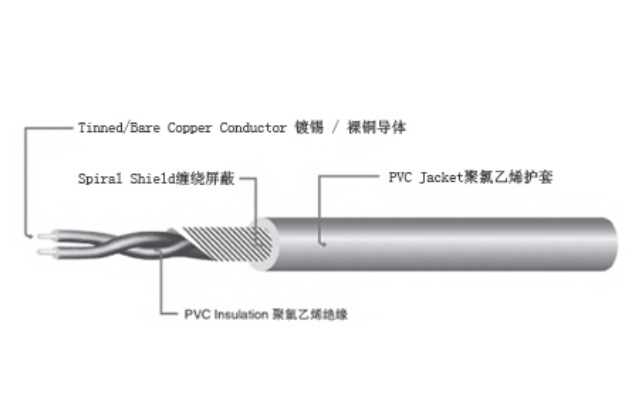

产品图片

UL2405绝缘线

说明
►额定温度：80℃
额定电压：300V
►标准：UL758,UL1581
►导体使用单根或绞合裸铜或镀锡铜线
►聚氯乙烯绝缘
►裸铜或镀锡铜线缠绕或编织屏蔽
►聚氯乙烯护套
►通过 ULVW-1、CULFT1 及 JQAF-Mark 阻燃试验

应用
用于电脑、视听设备内部连线

Part No. 型号	Cores 芯数	Conductor 导体			Insulation 绝缘		Spiral Shield 缠绕屏蔽	Jacket 护套		Nom. Imp. 阻抗Ω
Part No. 型号	Cores 芯数	AWG 线规	NO./mm 线数/线径	Dia 外径 mm	Nom.Thick. 厚度 mm	Nom.Dia 外径 mm	Spiral Shield 缠绕屏蔽 No./No./ mm	Nom.Thick. 厚度 mm	Nom.Dia 外径 mm	Nom. Imp. 阻抗Ω
UL2405	2	30	7/0.102	0.30	0.41	1.10	51/0.12	0.40	3.30	354.33
UL2405		28	7/0.127	0.38	0.41	1.20	55/0.12	0.40	3.50	223.75
UL2405		26	7/0.160	0.48	0.41	1.30	60/0.12	0.40	3.70	139.76
UL2405		24	11/0.160	0.61	0.41	1.40	64/0.12	0.40	3.90	88.36
UL2405		22	17/0.160	0.76	0.41	1.60	73/0.12	0.40	4.30	60.16
UL2405		20	21/0.178	0.94	0.41	1.80	82/0.12	0.40	4.70	38.58
UL2405		18	34/0.178	1.20	0.41	2.10	95/0.12	0.40	5.30	22.98
UL2405		16	26/0.254	1.50	0.41	2.40	108/0.12	0.40	5.90	15.06
UL2405	3	30	7/0.102	0.30	0.41	1.10	55/0.12	0.40	3.50	354.33
UL2405		28	7/0.127	0.38	0.41	1.20	60/0.12	0.40	3.70	223.75
UL2405		26	7/0.160	0.48	0.41	1.30	64/0.12	0.40	3.90	139.76
UL2405		24	11/0.160	0.61	0.41	1.40	69/0.12	0.40	4.10	88.36
UL2405		22	17/0.160	0.76	0.41	1.60	78/0.12	0.40	4.50	60.16
UL2405		20	21/0.178	0.94	0.41	1.80	88/0.12	0.40	5.00	38.58
UL2405		18	34/0.178	1.20	0.41	2.10	102/0.12	0.40	5.70	22.98
UL2405	4	30	7/0.102	0.30	0.41	1.10	61/0.12	0.40	3.80	354.33
UL2405		28	7/0.127	0.38	0.41	1.20	66/0.12	0.40	4.00	223.75
UL2405		26	7/0.160	0.48	0.41	1.30	72/0.12	0.40	4.20	139.76
UL2405		24	11/0.160	0.61	0.41	1.40	77/0.12	0.40	4.50	88.36
UL2405		22	17/0.160	0.76	0.41	1.60	87/0.12	0.40	4.90	60.16
UL2405		20	21/0.178	0.94	0.41	1.80	98/0.12	0.40	5.40	38.58
UL2405	5	30	7/0.102	0.30	0.41	1.10	68/0.12	0.40	4.10	354.33
UL2405		28	7/0.127	0.38	0.41	1.20	74/0.12	0.40	4.30	223.75
UL2405		26	7/0.160	0.48	0.41	1.30	80/0.12	0.40	4.60	139.76
UL2405		24	17/0.160	0.61	0.41	1.40	86/0.12	0.40	4.90	88.36
UL2405		22	17/0.160	0.76	0.41	1.60	97/0.12	0.40	5.40	60.16
UL2405	6	30	7/0.102	0.30	0.41	1.10	75/0.12	0.40	4.40	354.33
UL2405		28	7/0.127	0.38	0.41	1.20	82/0.12	0.40	4.70	223.75
UL2405		26	7/0.160	0.48	0.41	1.30	88/0.12	0.40	5.00	139.76
UL2405		24	11/0.160	0.61	0.41	1.40	95/0.12	0.40	5.30	88.36

应用
用于电脑、视听设备内部连线

Part No. 型号	Cores 芯数	Conductor 导体			Insulation 绝缘		Spiral Shield 缠绕屏蔽	Jacket 护套		Nom. Imp. 阻抗Ω
Part No. 型号	Cores 芯数	AWG 线规	NO./mm 线数/线径	Dia 外径 mm	Nom.Thick. 厚度 mm	Nom.Dia 外径 mm	Spiral Shield 缠绕屏蔽 No./No./ mm	Nom.Thick. 厚度 mm	Nom.Dia 外径 mm	Nom. Imp. 阻抗Ω
UL2405	2	30	7/0.102	0.30	0.41	1.10	51/0.12	0.40	3.30	354.33
UL2405		28	7/0.127	0.38	0.41	1.20	55/0.12	0.40	3.50	223.75
UL2405		26	7/0.160	0.48	0.41	1.30	60/0.12	0.40	3.70	139.76
UL2405		24	11/0.160	0.61	0.41	1.40	64/0.12	0.40	3.90	88.36
UL2405		22	17/0.160	0.76	0.41	1.60	73/0.12	0.40	4.30	60.16
UL2405		20	21/0.178	0.94	0.41	1.80	82/0.12	0.40	4.70	38.58
UL2405		18	34/0.178	1.20	0.41	2.10	95/0.12	0.40	5.30	22.98
UL2405		16	26/0.254	1.50	0.41	2.40	108/0.12	0.40	5.90	15.06
UL2405	3	30	7/0.102	0.30	0.41	1.10	55/0.12	0.40	3.50	354.33
UL2405		28	7/0.127	0.38	0.41	1.20	60/0.12	0.40	3.70	223.75
UL2405		26	7/0.160	0.48	0.41	1.30	64/0.12	0.40	3.90	139.76
UL2405		24	11/0.160	0.61	0.41	1.40	69/0.12	0.40	4.10	88.36
UL2405		22	17/0.160	0.76	0.41	1.60	78/0.12	0.40	4.50	60.16
UL2405		20	21/0.178	0.94	0.41	1.80	88/0.12	0.40	5.00	38.58
UL2405		18	34/0.178	1.20	0.41	2.10	102/0.12	0.40	5.70	22.98
UL2405	4	30	7/0.102	0.30	0.41	1.10	61/0.12	0.40	3.80	354.33
UL2405		28	7/0.127	0.38	0.41	1.20	66/0.12	0.40	4.00	223.75
UL2405		26	7/0.160	0.48	0.41	1.30	72/0.12	0.40	4.20	139.76
UL2405		24	11/0.160	0.61	0.41	1.40	77/0.12	0.40	4.50	88.36
UL2405		22	17/0.160	0.76	0.41	1.60	87/0.12	0.40	4.90	60.16
UL2405		20	21/0.178	0.94	0.41	1.80	98/0.12	0.40	5.40	38.58
UL2405	5	30	7/0.102	0.30	0.41	1.10	68/0.12	0.40	4.10	354.33
UL2405		28	7/0.127	0.38	0.41	1.20	74/0.12	0.40	4.30	223.75
UL2405		26	7/0.160	0.48	0.41	1.30	80/0.12	0.40	4.60	139.76
UL2405		24	17/0.160	0.61	0.41	1.40	86/0.12	0.40	4.90	88.36
UL2405		22	17/0.160	0.76	0.41	1.60	97/0.12	0.40	5.40	60.16
UL2405	6	30	7/0.102	0.30	0.41	1.10	75/0.12	0.40	4.40	354.33
UL2405		28	7/0.127	0.38	0.41	1.20	82/0.12	0.40	4.70	223.75
UL2405		26	7/0.160	0.48	0.41	1.30	88/0.12	0.40	5.00	139.76
UL2405		24	11/0.160	0.61	0.41	1.40	95/0.12	0.40	5.30	88.36
