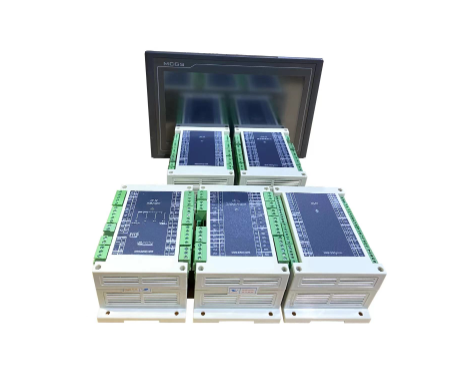

智能监控系统配套单元盒

监控系统是电源系统的控制、管理核心。采用高性能微处理器为核心的集散式监控系统各监控单元采用独立供电，通讯口采用光电隔离技术，大大降低故障范围，使系统组成、扩容更加灵活方便。

监控系统由主监控JU06、交直流综合检测单元JGI02-TD、绝缘检测单元JH02、开关量检测单元JK02、电池巡检仪JF02、电池采样单元JHT02等组成。

产品简介：

监控系统是电源系统的控制、管理核心。采用高性能微处理器为核心的集散式监控系统各监控单元采用独立供电，通讯口采用光电隔离技术，大大降低故障范围，使系统组成、扩容更加灵活方便。

监控系统由主监控JU06、交直流综合检测单元JGI02-TD、绝缘检测单元JH02、开关量检测单元JK02、电池巡检仪JF02、电池采样单元JHT02等组成。

产品特点:

1、以微处理器为核心的集散式测量系统对充电模块、充/馈电柜、电池组、直流母线对地绝缘情况实施全方位监视测量控制;

2、监控系统采用模块化结构设计，系统扩容方便灵活。各部分采用独立供电、通讯口光电隔离某一部分出现故障不影响其它部分的工作，提高了系统的可靠性的同时便于维护管理，

3、电源系统监控模块提供ModbuS-TCP/IP、RS-232、RS-485多种通讯方式，可根据需要组成多种形式的电源集中监控系统，与PSC进行通讯:

4、开放式接口设计，可使电源系统很方便地接入到其它集中监控维护系统中;电源系统监控模块采用大屏幕触摸屏及点阵式液晶显示器，全汉化彩色图形化显示、操作简

便;

5、各种状态告警信息的显示直观明了，可使用戸及时准确地掌握电源系统的运行状况

6、声光报警功能:监控器对系统故障实时报警;可记录历史故障1000条并支持断电保存，支持故障信息导出;

7、智能电池管理，实时监测电池状态、定期进行电池维护，具备完善的充电管理及电池温度补偿机制;

8、多级操作权限，不同用戸组操作权限不同，降低误操作风险;

9、可测量双路三相交流电压，显示为6路线电压。交流检测单元根据过、欠压和缺相断电情况对交流电源自动管理，

10、对检测的交流电压进行判断，并根据监控器下传的值给出告警信号(如:交流过欠压、停电等):

11、检测母线电压电流、电池电压、电流和温度;

12、采集所有馈线开关状态，最大提供36路开关量检测;

13、提供8路继电器输出，其中8路可由用戸自己设置输出内容，

14、开关量检测采用常开接点、光耦隔离输入;

15、母线和馈线绝缘检测，绝缘电阻报警值可设定;

16、系统运行曲线，监控可依据电源系统运行状态实时绘制交流电压、电流，直流电压、电流、充电

17、电压、电流、温度、绝缘阻值等参数曲线，并可支持U盘导出功能，方便故障分析与追溯;

18、可带电热插拔，方便安装维护。
