BGZM-SN系列室内壁挂式直流配电柜

联系人：张辰

联系电话：0755-8340****

企业：深圳市新能力科技有限公司

企业地址广东省-深圳市

详细地址深圳市宝安区西乡街道凤凰岗社区宝安桃花源科技创新园蚝业分园厂房B栋1层

厂家信息
产品信息
规格参数
技术文档

深圳市新能力科技有限公司始建于1999年，是一家专业从事直流智慧照明、轨道交通屏蔽门电源系统、大功率高频开关电源模块、电力直流屏、电力监控系统和电力操作电源系统解决方案的高科技企业。公司位于深圳市宝安区桃花源科技创新园蚝业分园B栋一楼,注册资金5000万元，系深圳市高新技术企业、深圳市软件企业、深圳市“专精特新”企业、ISO9001国际质量体系认证企业、国高/双软企业。公司自成立以来，依靠自身雄厚的技术力量，依托深圳优越的发展环境，积极适应市场的需求，产品已经在交通道路照明、轨道交通屏蔽门、轨道交通照明、隧道照明、智能楼宇、电力监控、变电站、电力发电厂等多个领域三十多个省市自治区广泛应用。我司产品和服务不但赢得了广大国内用户的认同和赞许，同时还出口到印度、哥伦比亚、加纳、越南、孟加拉国、印尼等十几个国家和地区。公司设有健全的组织机构以及相应的职能部门，集开发、生产、销售、服务于一体。公司拥有一支专门从事智能电源研发的高水准研发工程技术人员。拥有多项国家正式授权的专利证书；从产品的研发、器件的采购、产品的生产、工艺的控制、产品的服务等均已形成严格、严谨、规范的管理程序。为客户提供最佳的电源技术解决方案，确保用户得到优质的产品和完善的服务。

产品图片

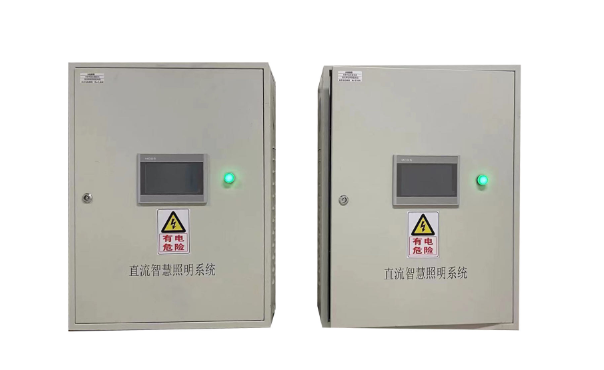

BGZM-SN系列室内壁挂式直流配电柜

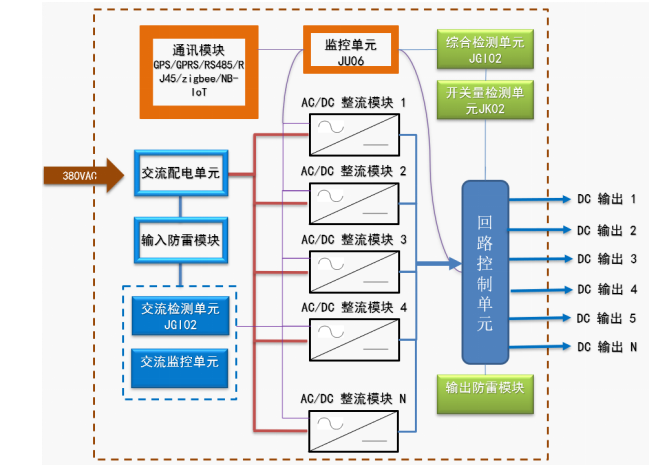

直流配电柜主要由输入输出配电单元、AC/DC整流模块、监控单元、交直流防雷组件、回路控制单元、通讯模块组成。三相/单相交流电经AC/DC整流模块整流后输出可调可控隔离浮地的安全直流电，经回路控制单元及开关给对应回路灯具供电，灯具上的LED直流控制装置负责将直流电转换为LED灯具所需的电源，以实现照明和调光功能。

工作原理：

系统优势：

隔离浮地输出、模块化设计、模块在线热插拔、N+1冗余或双母线互为备份、支持就地或离线运行控制、单柜功率等级可按需配置、内置配电组件无需再配置照明配电箱。

规格型号：

1、XPZM-HW系列户外立式直流配电柜

2、XPZM-SN 系列室内立式直流配电柜

3、BGZM-HW系列户外壁挂式直流配电柜

4、BGZM-SN 系列室外壁挂式直流配电柜

技术指标：

规格型号	XPZM-HW系列		XPZM-SN系列		BGZM-HW系列		BGZM-SN系列
输入电压	AC380/DC750±20%		AC380/DC750±20%		AC380/AC220/DC220±20%		AC380/AC220/DC220±20%
额定输出电压	DC220V	DC375V	DC220V	DC375V	DC220V	DC48V	DC220V	DC48V
输出电压调节范围	200-300V	300-450V	200-300V	300-450V	200-300V	43-58V	200-300V	43-58V
最大输出电流/功率	140A/36KW	200A/72KW	140A/36KW	200A/72KW	70A/18KW	200A/9.6KW	70A/18KW	200A/9.6KW
稳压精度	±0.5%
稳流精度	±0.5%
纹波系数	±0.2%
均流不平衡度	±2%
效率	负载≥50%时，效率≥95%；负载＜50%时，效率≥93%
冷却方式	强制风冷/自然冷却
可闻噪声	强制风冷≤50dB；自然冷却≤35dB
工作温度	强制风冷：-20～+45℃；自然冷却：-25～+50℃
存储温度	-40～+70℃
相对湿度	10%～90%RH
海拔高度	≤2000m
触摸屏尺寸	7寸/10.2寸/15.6寸可选				5寸/7寸/10.2寸可选
通讯接口	RS485/RJ45/RS232
外设输入	光照度传感器/微波入侵传感器/温度传感器/环境监控传感器等
柜体材质	冷轧钢或不锈钢
柜体颜色	国际通用色（可根据客户需求定制）
外形尺寸（宽×深×高）mm	800×650×1600	800×800×2000	800×650×1600	800×800×2000	600×400×1000	450×400×800	600×400×1000	450×400×800
维护方式	前后维护				前面维护
IP防护等级	IP54				IP31

应用领域：

城市道路照明、隧道照明、轨道交通高铁地铁站照明、建筑照明、景观亮化照明、高杆灯、防爆灯照明，工矿照明，车间照明、场馆照明、停车场照明、特种照明等。
