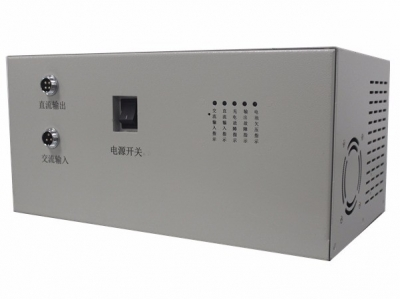

嵌入式直流电源系统

产品概述

嵌入式直流电源装置是一种新型的直流电源设备，主要应用于小型开关站和用户末端，为二次控制线路（如微机保护等智能终端及指示灯、模拟指示器等）提供可靠的不间断工作电源，避免交流失电时导致微机保护失去保护作用，解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备（弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等）提供直流操作电源。

UZP系列嵌入式直流电源装置体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案。

产品特点

⭐分散安装，节省占地面积、降低造价

⭐嵌入式供电方式，可靠性极大提高

⭐多种输入输出方式，适用范围广

⭐智能化管理维护

产品基本功能

（1）装置能量的转换

本装置在有外电情况下，提供能量给电池充电，并同时提供能量给长期运行的负载；在储能及分合闸操作时，更多的负载能量需求由电池提供。

在交流输入失电时，由电池提供全部能量给输出。

（2）自动管理

本装置利用单片机对蓄电池进行智能充放电管理，有定时自动均充、自动转浮充功能。随时对装置进行自检，并提供装置本体的蜂鸣器报警及外部报警信号接点输出，并可与上位机通信，可用于有人、无人值守的配电系统。

本装置自动检测装置内部温度，在测得内部温度过高时自动开启风扇进行散热，保护内部器件，温度回落后自动关闭风扇，降低功耗。

（3）告警功能

 ①交流输入故障 ②直流输入故障 ③直流输出故障④电池欠压指示⑤系统故障
