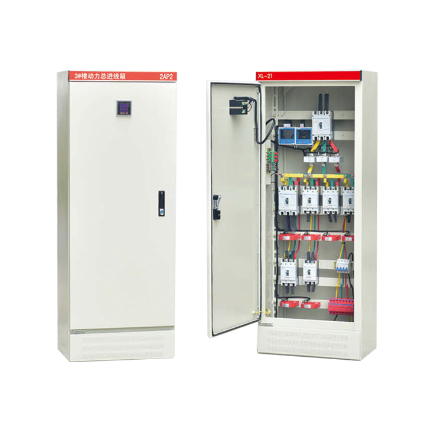

XL-21低压动力配电柜
产品概述
XL-21型低压动力配电柜适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线系统作动力配电之用。
XL-21型低压动力配电箱系户内装置靠墙安装，屏前检修。

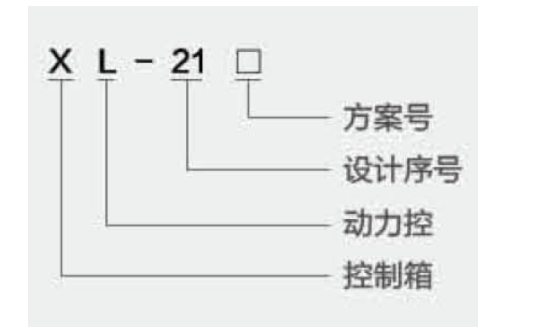

型号含义
结构特点
XL-21型低压动力配电柜系封闭式，外壳用钢板压制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。
主要设备技术数据
刀熔组合开关
型号 | 额定电流(A) | 熔体额定电流(A) | 备注 |
HR3-400/34 | 400 | 150、200、250、300、350、400 | 装隔离刀片时无熔体 |
空气断路器
型号 | 额定电流(A) | 脱扣器整定电流(A) | 备注 |
MLM5-40/390 | 20 | 7、10、15、20、30、40 | |
MLM1-100/300 | 100 | 15、20、25、30、40、50、60、80、100 | |
MLM1-250/300 | 250 | 100、120、140、170、200、225、250 |
电流互感器
型号 | 初级电流(A) | 次级电流(A) | 备注 |
LM-0.5 | 75、100、150、200、300、600 | 5 |
熔断器
型号 | 熔断器 | 熔断体额定电流(A) | 备注 |
RL1-15 | 15 | 2、4、5、6、10、15 | |
RL1-60 | 60 | 20、25、30、35、40、50、60 | |
RL1-100 | 100 | 30、40、50、60、80、100 | |
RL1-200 | 200 | 80、100、120、150、200 | |
RL1-400 | 400 | 150、200、250、300、350、400 |
结构特点
XL-21型低压动力配电柜系封闭式，外壳用钢板压制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。
主要设备技术数据
刀熔组合开关
型号 | 额定电流(A) | 熔体额定电流(A) | 备注 |
HR3-400/34 | 400 | 150、200、250、300、350、400 | 装隔离刀片时无熔体 |
空气断路器
型号 | 额定电流(A) | 脱扣器整定电流(A) | 备注 |
MLM5-40/390 | 20 | 7、10、15、20、30、40 | |
MLM1-100/300 | 100 | 15、20、25、30、40、50、60、80、100 | |
MLM1-250/300 | 250 | 100、120、140、170、200、225、250 |
电流互感器
型号 | 初级电流(A) | 次级电流(A) | 备注 |
LM-0.5 | 75、100、150、200、300、600 | 5 |
熔断器
型号 | 熔断器 | 熔断体额定电流(A) | 备注 |
RL1-15 | 15 | 2、4、5、6、10、15 | |
RL1-60 | 60 | 20、25、30、35、40、50、60 | |
RL1-100 | 100 | 30、40、50、60、80、100 | |
RL1-200 | 200 | 80、100、120、150、200 | |
RL1-400 | 400 | 150、200、250、300、350、400 |
