GCS低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

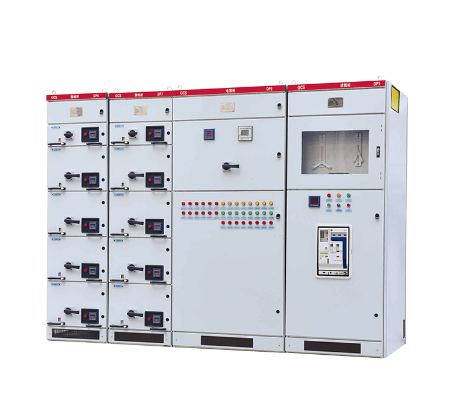

产品图片
产品概述
GCS低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400V)，(660V)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

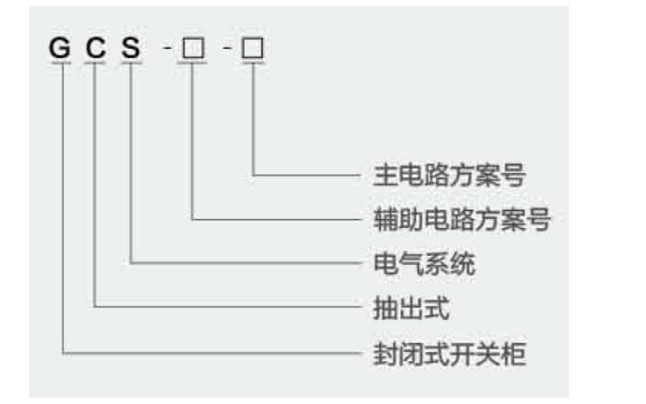

型号含义
性能指标
装置的设计符合下列标准
● IEC439-1 低压成套开关设备和控制设备
● GB7251 低压成套开关设备
● ZBK360001 低压抽出式成套开关设备
基本参数
项目 | 参数 | ||
主电路额定电压(V) | 交流380(400)、(660) | ||
辅助电路额定电压(V) | 交流220、380(400) | 直流110/220 | |
额定频率(Hz) | 50(60) | ||
额定绝缘电压(V) | 660(1000) | ||
额定电流(A) | 水平母线、垂直母线(MCC) | ≤4000、1000 | |
母线额定短时耐受电流(kA/1s) | 50, 80 | ||
母线额定峰值耐受电流(kA/0.1s) | 105, 176 | ||
工频试验电压(V/1min) | 主电路、辅助电路 | 2500、1760 | |
母线 | 三相四线制、三相五线制 | A, B, C, PEN、A, B, C, PE, N | |
防护等级 | IP30, IP40 | ||
主结构
● 主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm和9.2mm的安装孔，内部安装灵活方便；
● 主构架装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择；
● 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
● 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
● 电缆隔室的设计使电缆上下进出均十分方便。
● 装置通用柜体的尺寸(见下表)
高(mm) | 2200 | |||||||||
宽(mm) | 400 | 600 | 800 | 1000 | ||||||
深(mm) | 800 | 1000 | 800 | 1000 | 600 | 800 | 1000 | 600 | 800 | 1000 |
