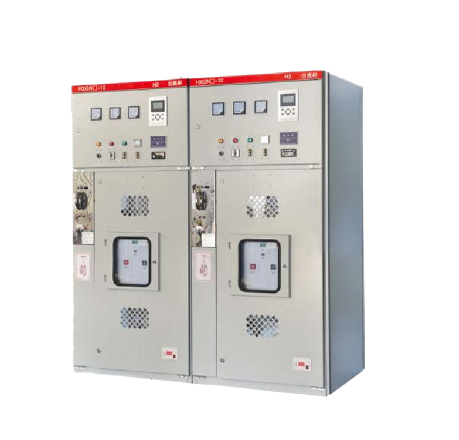

产品图片
产品概述
HXGN-122型单元式交流金属封闭环网开关柜(以下简称环网柜)是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行设计、研制成功的新一代高压电器产品。各项技术性能指标全IEC62271-200：2003和GB3906标准。
环网柜的主开关、操作机构及元器件采用ABB公司原装件或采用进口部件国内组装生产的SFL-12/24型开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6。
断路器或VD4-S型真空断路器。其操作方式分为手动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到IP3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长寿命、高参数、无污染、少维护等极具显著的特点。
HXGN15-12型单元式交流金属封闭环网开关柜，适用于交50Hz、12kV的电力网络中，作为电能的接受和分配之用。

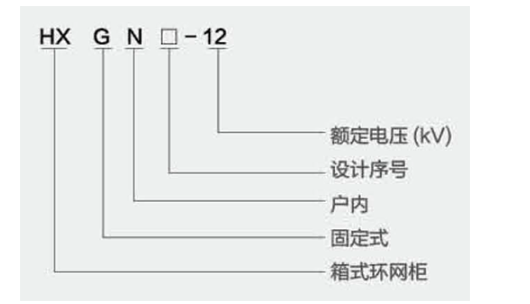

型号含义
使用条件
● 环境温度：上限+40℃,下限-25℃；
● 海拔高度：海拔高度不超过2000m；
● 相对温度：日平均值不大于95%；月平均值不大于90%；
● 周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
● 无经常性的剧烈震动。
主要技术参数
项目 | 单位 | 参数 | ||
额定电压 | kV | 3.6、7.2、12 | ||
额定电流 | A | 630~3150 | ||
额定短路开断电流 | kA | 20、25、31.5、40 | ||
辆定短路关合电流(峰值) | kA | 50、63、80、100 | ||
额定耐受电流(峰值) | kA | 50、63、80、100 | ||
额定短时耐受电流 | kA | 20、25、31.5、40 | ||
额定绝缘水平 | 1min工频耐受电压 | 极间、极对地间 | kV | 24、32、42 |
断口间 | 24、32、48 | |||
雷电冲击耐受电压 | 极间、极对地间 | kV | 40、60、75 | |
断口间 | 46、70、85 | |||
防护等级 | IP2X | |||
主接线型式 | 单母线分段及单母线带旁路 | |||
操作机构方式 | 电磁，弹簧储能 | |||
外线尺寸(宽×深×高) | mm | 1100×1200×2650(一般型) | ||
重量 | kg | =700 | ||
主要技术参数
项目 | 单位 | 参数 | ||
额定电压 | kV | 3.6、7.2、12 | ||
额定电流 | A | 630~3150 | ||
额定短路开断电流 | kA | 20、25、31.5、40 | ||
辆定短路关合电流(峰值) | kA | 50、63、80、100 | ||
额定耐受电流(峰值) | kA | 50、63、80、100 | ||
额定短时耐受电流 | kA | 20、25、31.5、40 | ||
额定绝缘水平 | 1min工频耐受电压 | 极间、极对地间 | kV | 24、32、42 |
断口间 | 24、32、48 | |||
雷电冲击耐受电压 | 极间、极对地间 | kV | 40、60、75 | |
断口间 | 46、70、85 | |||
防护等级 | IP2X | |||
主接线型式 | 单母线分段及单母线带旁路 | |||
操作机构方式 | 电磁，弹簧储能 | |||
外线尺寸(宽×深×高) | mm | 1100×1200×2650(一般型) | ||
重量 | kg | =700 | ||
