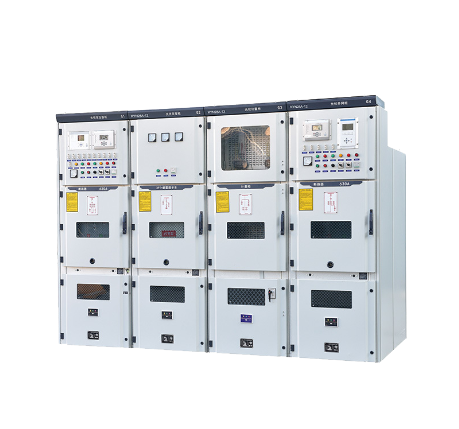

产品图片
KYN28A-12铠装移开式金属封闭开关柜
产品概述
KYN28A-12型户内交流铠装移开式金属封闭开关柜。它适用于三相交流额定电压12kV，额定频率50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1kV以上52kV及以下交流金属外壳开关设备和控制设备》、DL/T404《户内交流高压开关柜订赏技术条件》标准的要求。

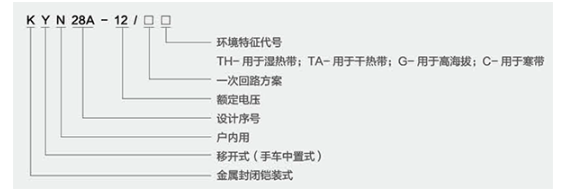

型号含义
使用条件
● 环境温度：最高温度+40℃，最低温度-15℃(特殊工艺下，可达-45℃)；
● 环境湿度：日平均<95%.月平均值≤90%；
● 海拔高度：1000m以下；
● 抗地震度；地震烈度不超过8度；
● 周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染；
● 无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求；
● 在超过GB3906规定的正常环境条件下使用时，由用户和制造厂协商。
注：①相对湿度大于70%时应接通电加热器。②凡海拔高度超过1000m的地方，按JB/Z102-71规定处理。
主要技术参数
项目 | 单位 | 参数 | |
额定电压 | kV | 3.6、7.2、12 | |
额定频率 | Hz | 50 | |
断路器额定电流 | A | 630、1250、1600、2000、2500、3150 | |
开关设备额定电流 | A | 630、1250、1600、2000、2500、3150 | |
额定短时耐受电流(4S) | kA | 20、25、31.5、40 | |
额定峰值耐受电流(峰值) | kA | 50、63、80、100 | |
额定短路开断电流 | kA | 20、25、31.5、40 | |
额定短路关合电流(峰值) | kA | 50、63、80、100 | |
额定绝缘水平1min工频耐受电压 | 相间、相对地间 | kV | 24、32、42 |
额定绝缘水平1min工频耐受电压 | 断口间 | kV | 24、32、42 |
雷电冲击耐受电压(峰值) | 相间、相对地间 | kV | 40、60、75 |
雷电冲击耐受电压(峰值) | 断口间 | kV | 46、70、85 |
防护等级 | 外壳为IP4X，隔室间、断路器室门打开时为IP2X。 | ||
