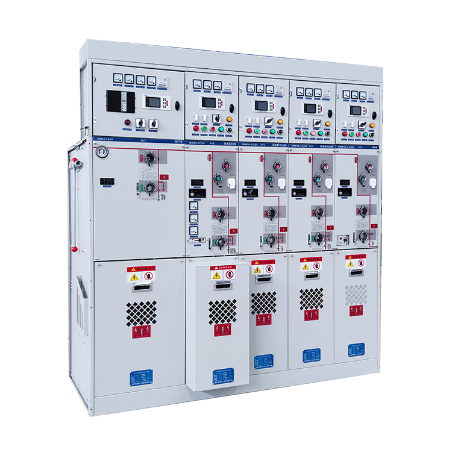

产品图片
产品概述
SRM16-12/24全绝缘充气柜，广泛用于10kV/20kV配电系统，是城乡各类用户变配电系统的优选开关产品。
开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。
SRM16-12/24全绝缘充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。SRM16-12/24型充气式开关柜同时可以提供TV化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。
SRM16-12/24全绝缘充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。
SRM16-12/24全绝缘充气柜执行GB标准。在室内条件下(40℃)和在室外条件下(-50℃)运行的设计寿命超过30年。
性能指标
◆ SF6气体压力
◇ 20℃下绝对压力为1.4bar
◇ 气体年泄漏率0.2‰/年
◇ 防护等级IP67
◇ 气室不锈钢厚度3.0mm
◆ 母线
◇ 开关柜内母线400mm²cu
◇ 开关柜接地母线150mm²Cu
◆ 颜色
◇ 开关柜前面板RAL7012
◇ 侧板和电缆室前盖板 RAL7035
◆ 正常运行环境条件
◇ 最高温度40℃
◇ 最低温度-50℃
◇ 最大平均相对温度≤95%
◇ 海拔高度≤2000米
◆满足标准
◇ GB/T11022
◇ GB16926
◇ GB3309
◇ IEC60056
◇ IEC60298
◇ GB3906
◇ GBI985
◇ GB38041
◇ GBI984
◇ GB3906
◇ GBI985
◇ GB38041
◇ GBI984
技术参数
项目 | 单位 | C模块 | F模块 | V模块 | CB模块 | ||
负荷开关 | 组合电器 | 真空开关 | 隔离/接地开关 | 真空断路器 | 隔离/接地开关 | ||
额定电压 | kV | 12 | 12 | 12 | 12 | 12 | 12 |
额定频率 | Hz | 50 | 50 | 50 | 50 | 50 | 50 |
工频耐受电压(相间/断口) | kV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
雷电冲击耐受电压 | kV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
额定电流 | A | 630 | 注1) | 630 | 1250/630 | ||
分断能力 | |||||||
额定闭环开断电流 | A | 630 | |||||
额定电缆充电开断电流 | A | 10 | |||||
额定短路关合电流(峰值) | A | 50 | 80 | ||||
额定峰值耐受电流 | kA | 50 | |||||
额定短时耐受电流 | kA/s | 20 | |||||
额定短路开断电流 | kA | 31.5 | 20 | 25 | |||
额定转移电流 | A | 1700 | |||||
配用熔断器最大电流 | A | 125 | |||||
回路电阻 | μΩ | ≤300 | ≤600 | ||||
机械寿命 | 次 | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
注：1)取决于熔断器的电流额定值
技术参数
项目 | 单位 | C模块 | F模块 | V模块 | CB模块 | ||
负荷开关 | 组合电器 | 真空开关 | 隔离/接地开关 | 真空断路器 | 隔离/接地开关 | ||
额定电压 | kV | 12 | 12 | 12 | 12 | 12 | 12 |
额定频率 | Hz | 50 | 50 | 50 | 50 | 50 | 50 |
工频耐受电压(相间/断口) | kV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
雷电冲击耐受电压 | kV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
额定电流 | A | 630 | 注1) | 630 | 1250/630 | ||
分断能力 | |||||||
额定闭环开断电流 | A | 630 | |||||
额定电缆充电开断电流 | A | 10 | |||||
额定短路关合电流(峰值) | A | 50 | 80 | ||||
额定峰值耐受电流 | kA | 50 | |||||
额定短时耐受电流 | kA/s | 20 | |||||
额定短路开断电流 | kA | 31.5 | 20 | 25 | |||
额定转移电流 | A | 1700 | |||||
配用熔断器最大电流 | A | 125 | |||||
回路电阻 | μΩ | ≤300 | ≤600 | ||||
机械寿命 | 次 | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
注：1)取决于熔断器的电流额定值
