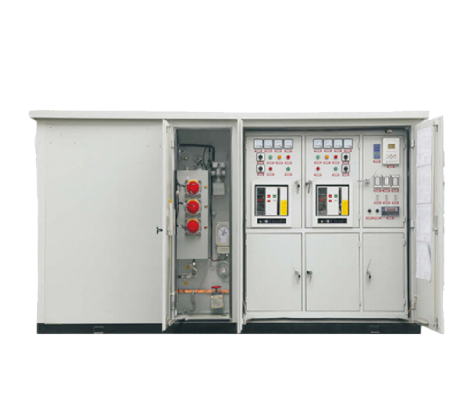

产品图片
YGS-Z.G-1250光伏就地升压变电站
产品概述
YGS-Z.G-1250光伏就地升压变电站，光伏发电作为一种清洁的能源生产方式，在国内外得到迅速的发展，YGS□-Z.G-1250系列光伏就地升压变电站正是为满足日益增长的光伏发电的供电要求，我公司生产10kV、35kV组合式变压器基础上，消化吸收国内外的先进技术结合国内需求自行开发的系列产品，该产品是将变压器，负荷开关，高压熔断器安装在变压器的箱体内，利用变压器的绝缘液体作为整个产品的绝缘和散热介质，采用全密封结构，具有体积小，重量轻、安装方便等优点。

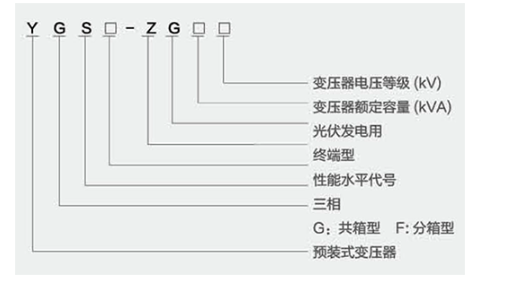

型号含义
使用条件
◆ 海拔高度：不超过5000m；
◆ 环境温度范围为：-40℃~+45℃；
◆ 户外风速不超过30m/s；
◆ 相对湿度：日平均值不大于95%，月平均值不大于90%；
◆ 电源电压的波形近似正弦波，三相电源电压近似对称；
◆ 安装地点：安装在无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
超出以上正常使用环境条件，用户可与本公司协商解决。
主要技术参数
◆ 额定电压等级：35kV和10kV及以下；
◆ 频率：50；
◆ 绝缘水平(见下表)。
电压等级(kV) | 设备最高电压有效值(kV) | 额定短时工频面耐受电压有效值(kV)分钟 | 额定雷电冲击耐受电压全波峰值(kV) |
≤1 | ≤1.1 | 5 | |
10 | 12 | 35 | 75 |
35 | 40.5 | 85 | 200 |
◆ 变压器绝缘等级为A级绝缘，绕组温升不超过65K，油顶层温升不超过55K；
◆ 外壳防护等级：油箱IP68，高低压室IP45；
◆ 变压器一次方案图。
主要技术参数
◆ 额定电压等级：35kV和10kV及以下；
◆ 频率：50；
◆ 绝缘水平(见下表)。
电压等级(kV) | 设备最高电压有效值(kV) | 额定短时工频面耐受电压有效值(kV)分钟 | 额定雷电冲击耐受电压全波峰值(kV) |
≤1 | ≤1.1 | 5 | |
10 | 12 | 35 | 75 |
35 | 40.5 | 85 | 200 |
◆ 变压器绝缘等级为A级绝缘，绕组温升不超过65K，油顶层温升不超过55K；
◆ 外壳防护等级：油箱IP68，高低压室IP45；
◆ 变压器一次方案图。
