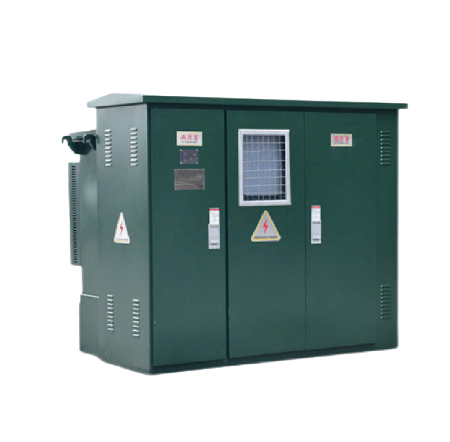

YB25-12/0.4组合式变电站(美式)

产品概述

本产品是吸收国外先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

YB25-12/0.4组合式箱式变电站(美式)，适用于10kV环网供电，双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。
本产品符合下列标准：GB/T17467-1998《高压低压预装式变电站》、DL/T537-93《6-35kV 箱式变电站订货技术条件》

型号含义

使用条件

● 海拔高度不超过1000m；
● 环境温度：-35℃~+40℃；
● 相对湿度：日平均值不大于95%，月平均值不大于90%；
● 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于3°。

功能特点

● 全绝缘、全密封、免少维护、可靠保证人身安全；
● 结构紧凑、体积仅为同容量欧变的1/3-1/5，高度低；
● 可采用分箱式结构，避免变压器油箱内油的污染；
● 高压侧采用双熔丝全范围保护，大大降低成本；
● 即可用环网，也可用于终端，电缆头可在200A负荷电流时紧急插拔；
● 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；
● 高压侧油浸式负荷开关或SF6负荷开关，可电动升级，为实现配网自动化打下基础；
● 采用油浸式S11或性能更优的S13系列变压器。

技术参数
