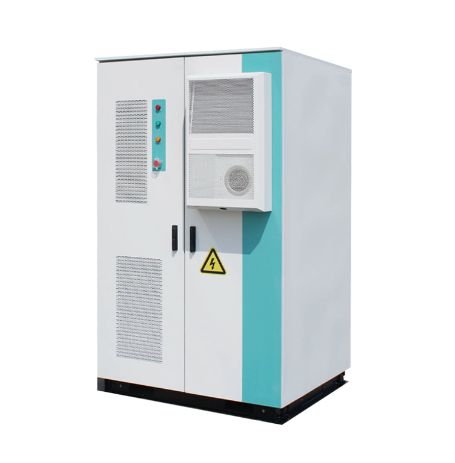

光储微电网户外柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
产品概述
1、商业建筑和小型工业用户：管理电力需求，通过峰谷电价差节约用电成本。
2、电网未覆盖的农牧村庄：独立的电力供应，结合风能或太阳能发电，提供稳定电力。
3、医院、数据中心、通信基站：重要设施应急备用电源，维持关键设备运行
4、需要临时电源场合：提供便捷的移动电力解决方案。
技术参数
型号 | INEPS-30kW/60kWh | INEPS-60kW/115kWh | INEPS-125kW/215kWh |
电网/柴油机侧参数 | |||
额定功率 | 30kVA | 60kW | 125kW |
最大输出功率r | 35KW | 70kW | 137kW |
电网电压 | 400V AC | ||
频率范围 | 50~60Hz | 50~60Hz | 50~60Hz |
额定交流电流 | 45A@45℃ | 90A@45℃ | 180A@45℃ |
电流 | ≤3% | ||
是否可离网运行 | 是 | ||
离网电压畸变率(线性负载) | ≤3% | ||
其他参数 | |||
电网连接类型 | 3W+PE或3W+N+PE | ||
并离网转换时间 | 20ms | ||
柴油机启动方式 | I/O | ||
拓扑方式 | 直流母线 | ||
PCS峰值效率 | ≥97.3% | ||
过载能力 | 110%, 1min；120%, 10s | ||
消防 | 烟雾传感器/全氟乙酮灭火器 | ||
电池系统 | |||
系统能量 | 61.44kWh | 115.2KWh | 215.04kWh |
标称容量 | 150Ah | 150Ah | 280Ah |
标称电压 | 409V | 768V | 768V |
电池工作电压范围 | 345V-396V | 648V-864V | 648V-864V |
最大充放电电流 | 75A | 75A | 140A |
光伏系统 | |||
最大输入功率 | 35kW | 70kW | 110kW |
最大输入电流 | 75A | 150A | 300A |
MPPT路数 | 1 | 2 | 4 |
每路MPPT功率/最大功率 | 30KW/35kW | ||
启动电压/跟踪电压范围 | DC 200V/DC 250V-650V | ||
系统参数 | |||
冷却方式 | 液冷 | ||
噪音/防护等级 | <65dB/IP54 | ||
运行湿度/运行温度 | 0-95%/-20℃~+60℃ | ||
人机界面 | HMI/云平台 | ||
安装方式 | 户外柜 | ||
整机重量 | About 1200kg | About 1800kg | About 2800kg |
尺寸(W"D*H) | 1100*1200*2200mm | 1600*1200*2200mm | 1600*1200*2200mm |
通讯方式 | RS485, CAN, Ethernet, dry contact | ||
隔离方式 | 非隔离 | ||
海拔高度 | 最高4000m(超过2000m降额使用) | ||
PCS认证标准 | IEC 62477-1&IEC 61000-6-2, VDE-AR-N 4105, NRS 097-21-1:2017, GB/T34120-2017, GB/T34133-2017 | ||
电池认证标准 | UL1973, UL9540A, UN38.3, GB/T36276 | ||
