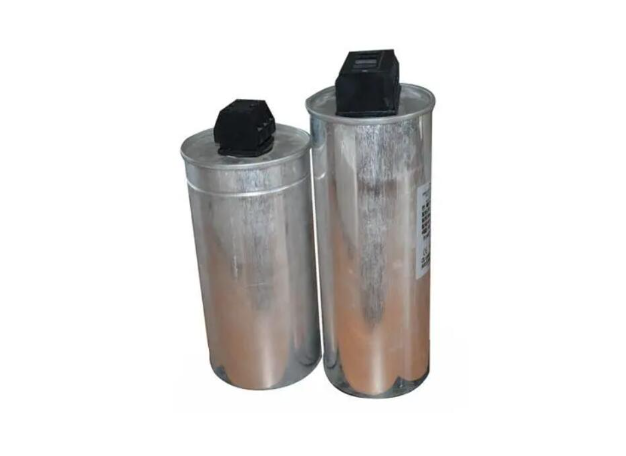

产品图片
低压电容电抗组件
技术特点
全干式无油结构，不会出现漏油着火爆炸
银锌铝金属化膜，自愈性能好，寿命长
过压力过电流双重保护更安全稳定
三重封口密封工艺，无泄漏风险，
特制铝外壳耐腐蚀，散热好，
一体化无槽设计，外壳更牢固
高强度接线端子，耐冲击耐高温
内置放电电阻，更安全可靠
技术参数
过电压范围 | 1.1Un（每天持续8小时） 1.15Un（每天持续30分钟） |
过电流范围 | 1.3In，***可1.8In（特殊条件下可更高设计） |
介质损耗 | ≤0.001(100Hz) |
电容偏差 | -5%+10% |
极间耐压 | 2.15Un,10s |
极壳耐压 | 3500VAc,10s |
环境温度 | -25℃/D，***可达+55℃，（更高温度可特殊设计） |
冷却方式 | 自然冷却或强迫冷却 |
环境条件 | ≤2000m海拔（特殊设计可达4000m），相对湿度95% |
接地保护 | M12或M16螺栓固定在保护壳底上 |
安全设计 | 干式技术，自愈合能力，过压力过电流保护，内置压力防爆装置 |
放电特性 | 一般3分钟放至50V，如需1分钟可特殊定制 |
外壳材料 | 优质金属化聚丙烯薄膜，亚光铝外壳 |
防护等级 | IP20，采用防护罩可达IP54 |
填充材料 | 特殊保护气体填充（其他设计也可提供） |
产品范围 | 额定电压250-815V，额定容量5-40kvar（>40kvar采用并联组） |
执行标准 | IEC60831-2014、GB112747-2017 |
