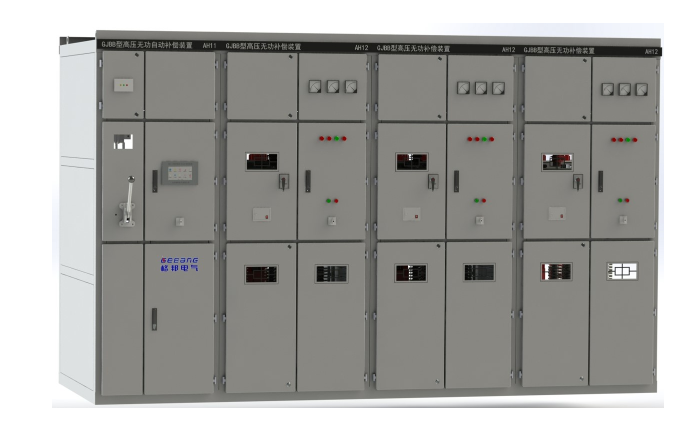

户内紧凑型自动无功补偿柜
适用范围
适用于22OkV及以下配网变电站6kV、10kV系统的无功自动补偿和变电站的有载调压，通过对变电站有载调压分接头的自动调节和对母线上的电容器组的自动投切，来实现对变电站电压和无功的综合控制，提高电能质量、降损节能、提高供电企业经济效益。
型号说明
功能特点
具有紧凑型、智能化、模块化、多分组的优势。
采用积木式布局方式，分组补偿柜是独立布置间隔，柜间采用母线系统及绝缘套管任意拼接连接，便于安装及容量扩充。
控制器采用7寸汉化触摸系统，人机界面友好，自动识别运行方式，采用九域控制逻辑，实现无功自动跟踪补偿。
分组补偿柜配置独立的控制保护模块，故障组退出运行闭锁功能且不影响非故障组运行；采用通讯方式，实现多组电容器的联络组合控制，减少柜间联络。
具有过压保护、欠压保护、两段过流保护、零序电压保护及可选的保护功能有电容容值偏差报警、阻抗跳跃跳闸、电抗器匝间跳闸、串联谐振临界跳闸。
具有等容循环投切/比容组合投切/混合投切三种控制模式选择，实现多组电容器的组合控制，提供***的补偿控制方式。
技术参数
系统电压：6--10kV
安装地点：户内
投切方式：等容/比容/混合
海拔：≤2000米
接线方式：单星型接线，中性点不接地
选型表
GBC2-███/██-█AKN | |||
1 | 进线控制柜 | ||
配置 | 外形尺寸 宽×深×高mm | ||
□隔离接地开关□补偿控制器□带电显示 | 800×1400×2300 | ||
2 | 分组补偿柜 | ||
□投切保护模块□真空开关□电流互感器□放电线圈□避雷器□电容器□电抗器 | |||
容量 kvar | 电抗率 | 外形尺寸 宽×深×高mm | |
100~1000 | 1%、6%、12% | 1000×1400×2300 | |
