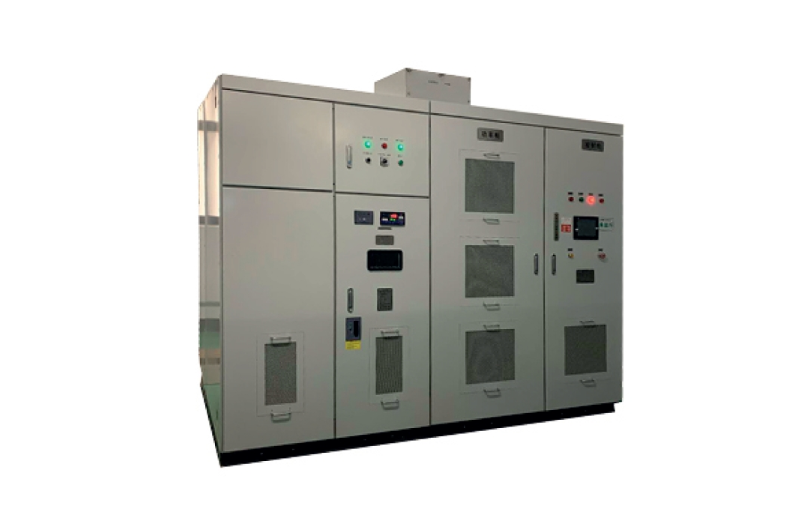

高压SVG补偿装置

功能特点

补偿性能好

动态快速双向调节，提供连续的感性或容性无功输出。

响应速度快

SVG闭环响应时间小于10ms，控制系统响应时间小于1ms。国际大电网(CIGRE)早在几年前就做出结论：SVG的无功调整速度很快，抑制电压闪变的能力比SVC强4~5倍。

谐波特性好

采用***的链式电力拓扑结构和多电平PWM技术来消除低次谐波，输出电压、电流谐波畸变率均小于3%，不需要安装谐波滤波器支路；可实现13次以下谐波滤波功能，特别适合于煤矿、冶金、铁路等行业。

可靠性高，安全性好

模块化N-1冗余设计，每相一个链节单元损坏后仍可继续满负荷运行；可控电流源型，对系统参数不敏感，不会发生谐振或谐波电压放大；系统级、装置级、器件级三重保护。

低电压特性好

SVG具有电流源的特性，输出电流可不受母线电压影响，可有效支撑母线电压。

运行损耗小、运行效率高

采用新型低损耗功率器件IGBT，成套装置效率达99.5%以上；输出电压、电流谐波畸变率低，谐波损耗小，系统损耗小。

占地面积小，移动及扩展方便

由于不需要使用电抗器和电容器等无源器件，占地面积只有传统补偿的20%~30%。
