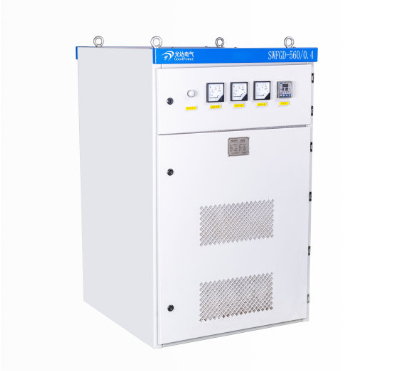

产品图片
正弦波滤波器
正弦滤波器主要用于解决变频器输出端的谐波问题，正弦滤波器能把变频器输出PWM波转换成正弦波，降低变频器输出PWM脉冲电压冲击，减少电机端发生行波反射现象，防止电机绝缘击穿，造成电缆爆裂。同时实现变频器远距离传输的作用。
产品特点：
►采用高性能的H级绝缘材料。
►能承受极高的Dv/dt的电压冲击。
►产品损耗小，可听噪音小。
►抗电磁能力强，短时间过载能力强。
►改善用电质量，谐波电压畸变含量降低至5%。
技术参数：
技术要求 | 机柜尺寸 (500400*1000，mm) (600*600*1250，mm) (800*800*1500,mm) |
| 匹配变频器额定功率 | |
| 变频器正常运行时开关频率 | |
| 变频器未运行电源条件:不平衡度<1%，THDv<2% | |
| 海拔高度:<2000m ，大于2000m降容 | |
| 环境温度:-20~+50°C |

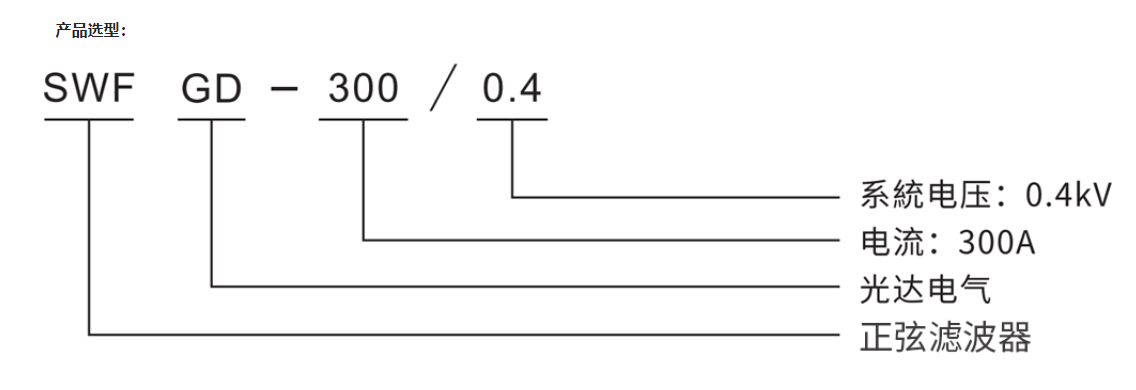

规格型号说明：
滤波器型号 | 适用变频器（kW） | 滤波器型号 | 适用变频器（kW） | 滤波器型号 | 适用变频器（kW） |
SWFGD-80/0.4 | 45 | SWFGD-265/0.4 | 132 | SWFGD-560/0.4 | 280 |
SWFGD-110/0.4 | 55 | SWFGD-320/0.4 | 160 | SWFGD-630/0.4 | 315 |
SWFGD-150/0.4 | 75 | SWFGD-400/0.4 | 200 | SWFGD-715/0.4 | 355 |
SWFGD-180/0.4 | 90 | SWFGD-440/0.4 | 220 | SWFGD-800/0.4 | 400 |
SWFGD-220/0.4 | 110 | SWFGD-500/0.4 | 250 | ||
技术参数：
技术要求 | 机柜尺寸 (500400*1000，mm) (600*600*1250，mm) (800*800*1500,mm) |
| 匹配变频器额定功率 | |
| 变频器正常运行时开关频率 | |
| 变频器未运行电源条件:不平衡度<1%，THDv<2% | |
| 海拔高度:<2000m ，大于2000m降容 | |
| 环境温度:-20~+50°C |
