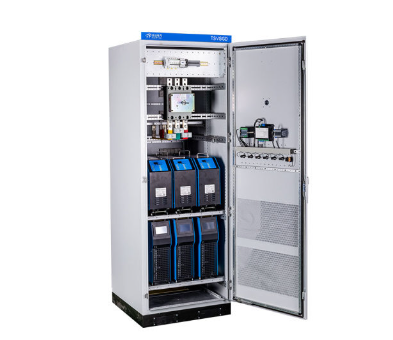

TSVGGD动态补偿滤波柜
TSVGGD装置是解决电能质量问题的新型电力电子装置，该装置采用智能算法进行控制，对无功功率、三相负荷不平衡、谐波具有综合补偿能力，在补偿无功功率、三相不平衡、谐波等方面有着优越的表现，实现无功功率的快速连续调节。
产品特点：
►无功容量连续调节，实现无极补偿。
►可动态双向调节无功功率，既补偿感性负荷，又补偿容性负荷。
►每支路采用模块化产品，独立保护系统，能源管理系统远程监控模块运行参数。
►响应时间≤10ms;具有快速无功补偿和谐波治理功能，抑制电压波动，减弱负荷无功冲击。
►具备四象限无功算法，适用于光伏系统补偿。
技术参数：
应用场所 | 户内，海拔高度≤2000mm |
电气接线 | 三相四线/三相三线 |
系统电压 | 0.4kV |
电压偏差 | ±15% |
频率 | 50Hz |
相对湿度 | ≤90%(40℃) |
环境温度 | -20℃~+50℃ |
控制电压 | 12V DC |
投切间隔 | ≤10ms（晶闸管Thyristor） |
通讯方式 | RS485 |
并联台数 | 并联扩容，视柜体大小，单柜最大8台 |
滤波范围 | 滤除2~51次特征次谐波 |

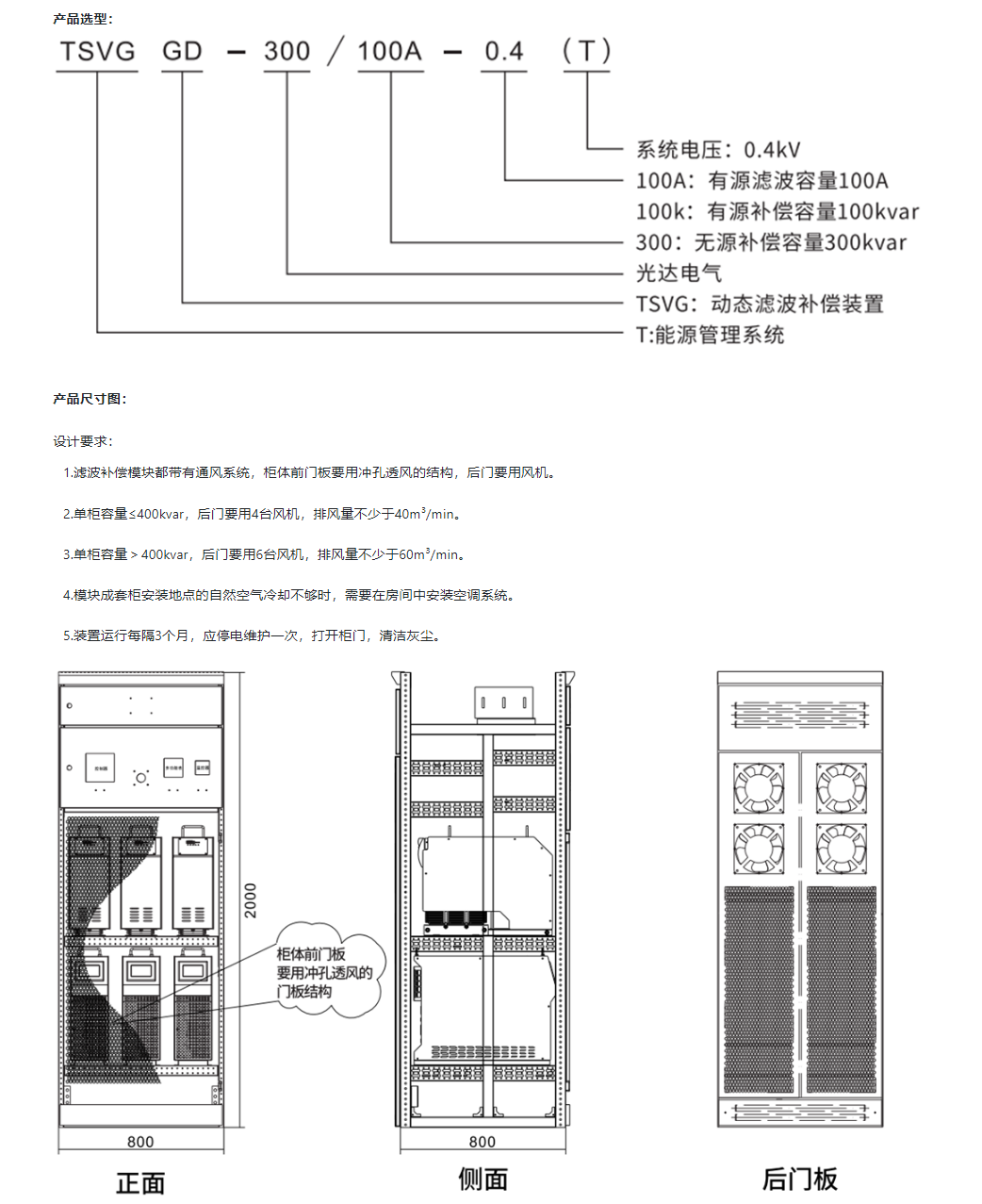

规格型号说明：
变压器容量（kVA） | 安装容量（kvar） | 输出容量（kvar） | 智能滤波补偿模块配置 | 电抗率 | 柜内断路器 | 柜体尺寸(宽*深*高） | |
630 | 267+100A | 200+100A | 2x33.3+3x66.7+100A | 7% | 630A | 800x800x2200 | |
800 | 334+150 | 250+150A | 2x33.3+4x66.7+150A | 7% | 800A | 1000x800x2200 | |
1000 | 400+150A | 300+150A | 2x33.3+5x66.7+150A | 7% | 800A | 1000x800x2200 | |
1250 | 440+200A | 330+200A | 1x40+5x80+2*100A | 7% | 1000A | 1000x800x2200 | |
1600 | 634+250A | 475+250A | 1x33.3+9x66.7+150A+100A | 7% | 800A | 2x(1000x800x2200) | |
2000 | 800+300A | 600+300A | 2x33.3+11x66.7+2x150A | 7% | 1000A | 2x(1000x800x2200) | |
2500 | 1000+400A | 750+400A | 2x33.3+14x66.7+4x100A | 7% | 800A | 3x(1000x800x2200) | |
3150 | 1280+600A | 960+600A | 16x80+4x150A | 7% | 1000A | 3x(1000x800x2200) |
