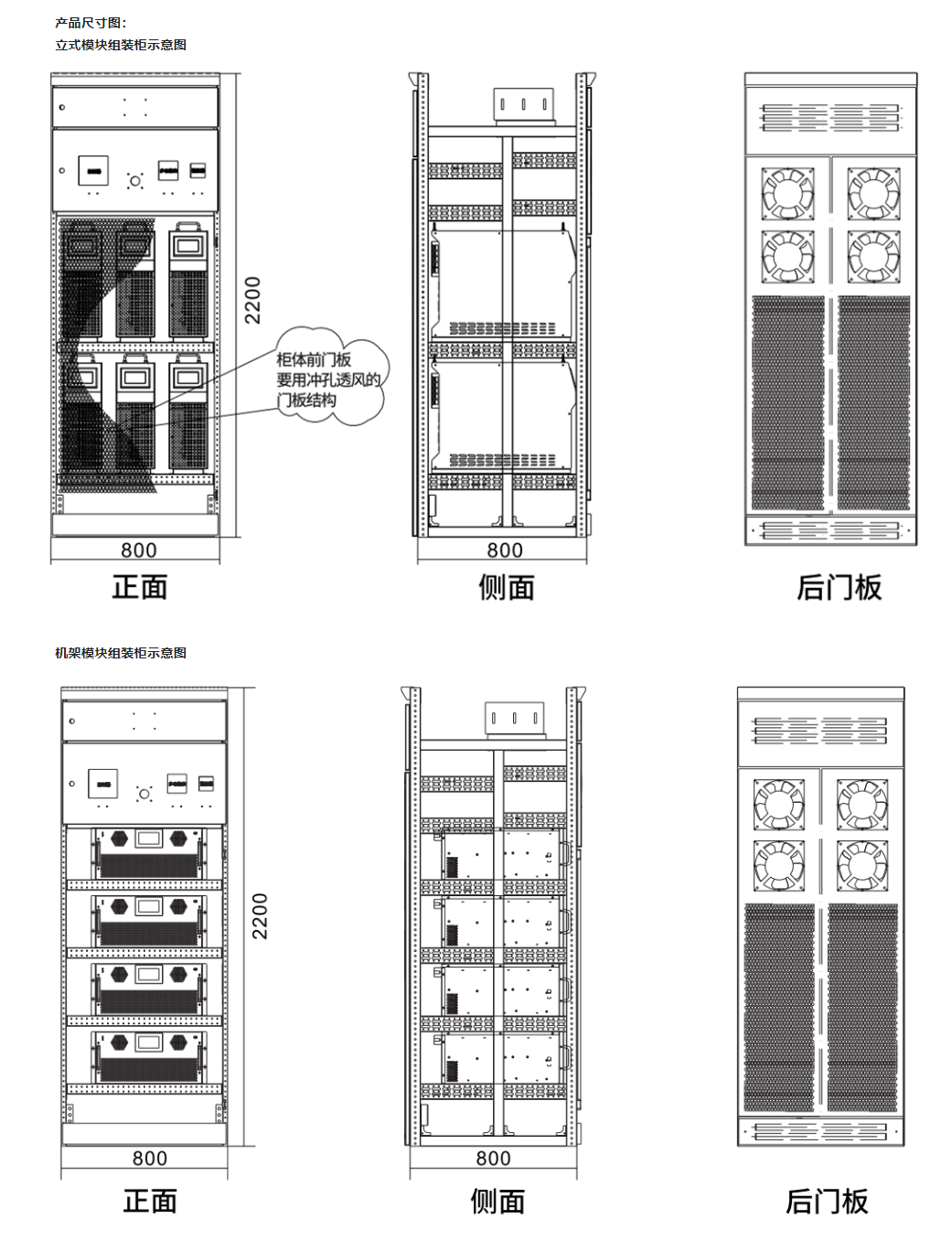

产品图片

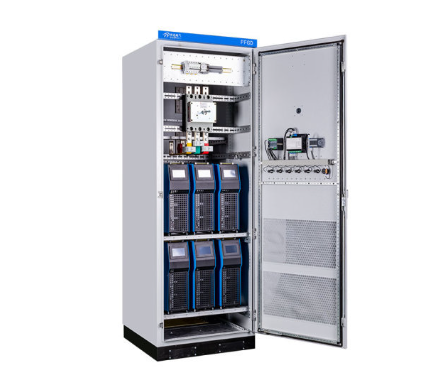

APFGD有源滤波柜
APFGD/SVGGD装置是解决电能质量问题的新型电力电子装置，通过外接CT实时检测电网中负载电流，利用DSP/FPGA/CPLD芯片，配合最新的快速谐波或无功提取技术，迅速分析出负载电流的谐波或无功含量，然后根据设置值来产生PWM 脉冲，驱动由三电平IGBT模块组成的双向变换器，产生满足电网要求的补偿电流。可以最终实现对谐波电流或无功电流的动态精确补偿，提高供电质量。
产品特点：
►装置内模块控制单板仓高达IP6X防尘等级，控制部分和功率部分有效的隔离。
►采用SOGI算法，设备的全响应时间小于2ms。
►立式模块，省空间、省柜体数量，单柜容量600kvar。
►行业领先的IGBT冗余设计，单路故障不影响系统正常运行。
►输出采用交错并联控制方式，可减少近40%的波纹电流。
►智能休眠，并机系统采取轮巡机制，低负载下平均分配工作时间，延长模块寿命。
►PC端/手机端APP智能远程监控每个模块的运行状态。
►装置具有滤除2~51次谐波，瞬时补偿感性无功、容性无功，三相不平衡治理功能。
技术参数：
电网电压 | 400V（-40%～+20%） |
电网频率 | 50 Hz/60Hz（±10%） |
整机效率 | ≥98% |
接线方式 | 三相三线/三相四线 |
热损耗 | <2% |
CT互感器变比 | 150/5~10000/5 |
响应时间 | ＜2ms |
冷却模式 | 智能风冷 |
海拔 | ≤2000m，2000m～4000m 降额 |
运行温度 | -10℃~+50℃（40℃以上降额使用） |
相对湿度 | 5%~95%, 无冷凝 |
外部采样电流信号 | 三相电流（A相、B相、C相） |
规格型号说明：
变压器容量（kVA） | 滤波容量 | 输出容量 | 模块配置 | 柜内 | 建议款型 | 柜体尺寸 |
630 | 100A | 100A | 1x100A | 160A | 壁挂式 | 600x600x2200 |
800 | 150A | 150A | 1x150A | 250A | 壁挂式 | 600x600x2200 |
1000 | 150A | 150A | 2x100A | 315A | 机架式 | 600x800x2200 |
1250 | 300A | 300A | 2x150A | 400A | 机架式 | 600x800x2200 |
1600 | 350A | 350A | 150A+2x100A | 500A | 机架式 | 600x800x2200 |
2000 | 400A | 400A | 4x100A | 630A | 立式 | 600x800x2200 |
2500 | 500A | 500A | 5x100A | 800A | 立式 | 800x800x2200 |
3150 | 700A | 700A | 4x150A+100A | 1000A | 立式 | 800x800x2200 |
技术参数：
电网电压 | 400V（-40%～+20%） |
电网频率 | 50 Hz/60Hz（±10%） |
整机效率 | ≥98% |
接线方式 | 三相三线/三相四线 |
热损耗 | <2% |
CT互感器变比 | 150/5~10000/5 |
响应时间 | ＜2ms |
冷却模式 | 智能风冷 |
海拔 | ≤2000m，2000m～4000m 降额 |
运行温度 | -10℃~+50℃（40℃以上降额使用） |
相对湿度 | 5%~95%, 无冷凝 |
外部采样电流信号 | 三相电流（A相、B相、C相） |
规格型号说明：
变压器容量（kVA） | 滤波容量 | 输出容量 | 模块配置 | 柜内 | 建议款型 | 柜体尺寸 |
630 | 100A | 100A | 1x100A | 160A | 壁挂式 | 600x600x2200 |
800 | 150A | 150A | 1x150A | 250A | 壁挂式 | 600x600x2200 |
1000 | 150A | 150A | 2x100A | 315A | 机架式 | 600x800x2200 |
1250 | 300A | 300A | 2x150A | 400A | 机架式 | 600x800x2200 |
1600 | 350A | 350A | 150A+2x100A | 500A | 机架式 | 600x800x2200 |
2000 | 400A | 400A | 4x100A | 630A | 立式 | 600x800x2200 |
2500 | 500A | 500A | 5x100A | 800A | 立式 | 800x800x2200 |
3150 | 700A | 700A | 4x150A+100A | 1000A | 立式 | 800x800x2200 |
