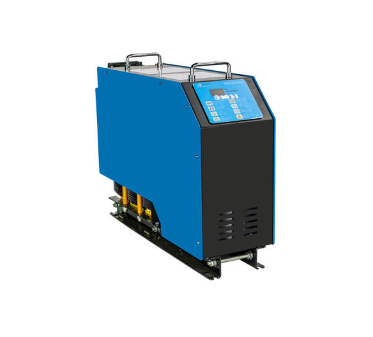

ZBMGD智能滤波补偿模块
ZBMGD-T智能滤波补偿模块是光达电气专为0.4kV动态无功补偿系统降低线损、提高功率因数和电能质量的第三代模块产品。主要由刀熔开关、晶闸管模块、智能测控保护单元、电容器和电抗器组成。具有温度和电流显示，具有过温、过流、可控硅击穿、谐波保护，可远程监控每台模块的运行状态。自主研发的快速投切技术，适用于冲击性负荷，需要快速无功补偿的用电负荷现场。
产品特点：
►3C认证，外观发明专利，实用新型专利产品。
►省空间、省柜体数量，单柜容量640kvar。
►独立温度和电流显示，过温、过流、可控硅击穿、缺相、谐波保护。
►投切响应时间≤10ms，适用共补、分补、相间补偿。
►可远程监控每个模块的电流和温度。
►金属外壳，不可燃。
技术参数：
应用场所 | 户内，海拔高度≤2000mm（海拔高度超过此值可特殊定制） |
系统电压 | 1000.4kV |
电压允许偏差 | ±10% |
频率 | 50Hz |
相对湿度 | ≤90%(40℃) |
环境温度 | -20℃~50℃ |
控制电压 | 12V DC |
投切间隔 | ≤10ms（晶闸管） |

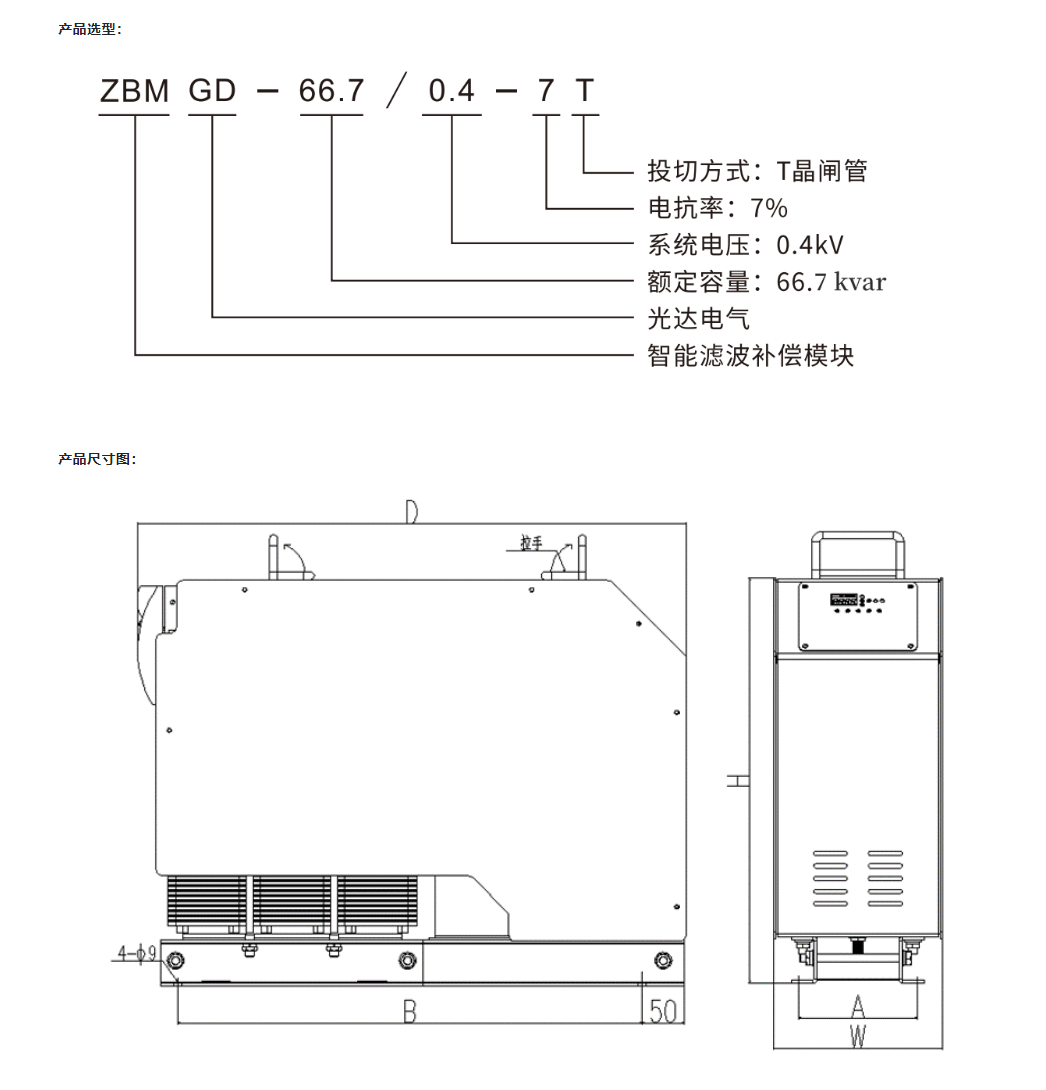

规格型号说明：
型号 | 安装尺寸(mm） | 安装孔(mm） | 额定容量 | 额定电流 | 重量 | 损耗（kW） | |||
W | D | H | A | B | |||||
ZBMGD-33.3/0.4-7T | 140 | 490 | 450 | 100 | 380 | 33.3kvar | 40A | 39kg | 0.295 |
ZBMGD-40/0.4-7T | 140 | 490 | 480 | 100 | 380 | 40kvar | 48A | 41kg | 0.349 |
ZBMGD-66.7/0.4-7T | 200 | 650 | 450 | 140 | 550 | 66.7kvar | 80A | 67kg | 0.521 |
ZBMGD-80/0.4-7T | 200 | 650 | 480 | 140 | 550 | 80kvar | 96A | 74kg | 0.637 |
技术参数：
应用场所 | 户内，海拔高度≤2000mm（海拔高度超过此值可特殊定制） |
系统电压 | 1000.4kV |
电压允许偏差 | ±10% |
频率 | 50Hz |
相对湿度 | ≤90%(40℃) |
环境温度 | -20℃~50℃ |
控制电压 | 12V DC |
投切间隔 | ≤10ms（晶闸管） |
规格型号说明：
型号 | 安装尺寸(mm） | 安装孔(mm） | 额定容量 | 额定电流 | 重量 | 损耗（kW） | |||
W | D | H | A | B | |||||
ZBMGD-33.3/0.4-7T | 140 | 490 | 450 | 100 | 380 | 33.3kvar | 40A | 39kg | 0.295 |
ZBMGD-40/0.4-7T | 140 | 490 | 480 | 100 | 380 | 40kvar | 48A | 41kg | 0.349 |
ZBMGD-66.7/0.4-7T | 200 | 650 | 450 | 140 | 550 | 66.7kvar | 80A | 67kg | 0.521 |
ZBMGD-80/0.4-7T | 200 | 650 | 480 | 140 | 550 | 80kvar | 96A | 74kg | 0.637 |
