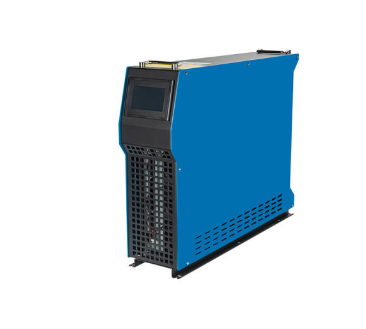

有源滤波补偿模块
有源滤波补偿模块是光达电气专为0.4kV供电系统动态谐波治理的模块产品。并联在电网系统中，通过外部CT，实时检测负载电流，利用DSP/FPGA/CPLD芯片，配合最新的快速谐波治理或无功提取技术，迅速分析出负载电流的谐波或无功含量，然后根据设置值来产生PWM 脉冲，驱动由三电平IGBT模块组成的双向变换器，产生满足电网要求的补偿电流。可以最终实现对谐波电流或无功电流的动态精确补偿，提高供电质量。
有源模块式电能质量产品包括：静止无功发生器（SVG）、三相不平衡治理器（ASVG）、有源滤波器（APF）三类模块产品。
产品特点：
►模块控制单板仓高达IP6X防尘等级，控制部分和功率部分有效的隔离。
►采用SOGI算法，设备的全响应时间小于2ms。
►立式模块，省空间、省柜体数量，单柜容量600kvar。
►行业领先的IGBT冗余设计，单路故障不影响系统正常运行。
►输出采用交错并联控制方式，可减少近40%的波纹电流。
►智能休眠，并机系统采取轮巡机制，低负载下平均分配工作时间，延长模块寿命。
►可远程监控每个模块的运行状态。
►APF可瞬时补偿2~51次谐波，补偿范围更大。
►ASVG可补偿2~23次谐波，谐波补偿容量和无功补偿容量可全范围设置。
►SVG可全范围瞬时补偿感性无功、容性无功，并同时解决三相不平衡问题。
技术参数：
系统参数 | |
电网电压 | 400V（-40%～+20%） |
电网频率 | 50 Hz/60Hz（±10%） |
可并联台数 | 不限 |
整机效率 | ≥98% |
接线方式 | 三相三线/三相四线 |
热损耗 | <2% |
CT互感器 | 150/5~10000/5 |
进线方式 | 后进线/上进线 |
出风方式 | 前后/上下 |
性能指标 | |
响应时间 | ＜2ms |
滤波次数 | APFGD:2~51次; ASVGGD：2~23 |
冷却模式 | 智能风冷 |
噪声指标Noise | ＜58dB |
固定方式Fixed | 抽屉式、壁挂式、立式 |
环境参数 | |
海拔 | ≤2000m，2000m～4000m 降额 |
运行温度 | -10℃~+50℃（40℃以上降额使用） |
相对湿度 | 5%~95%, 无冷凝 |

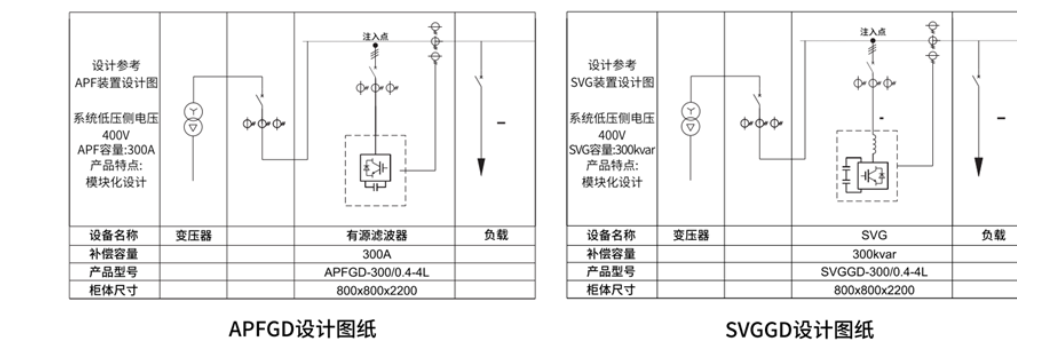

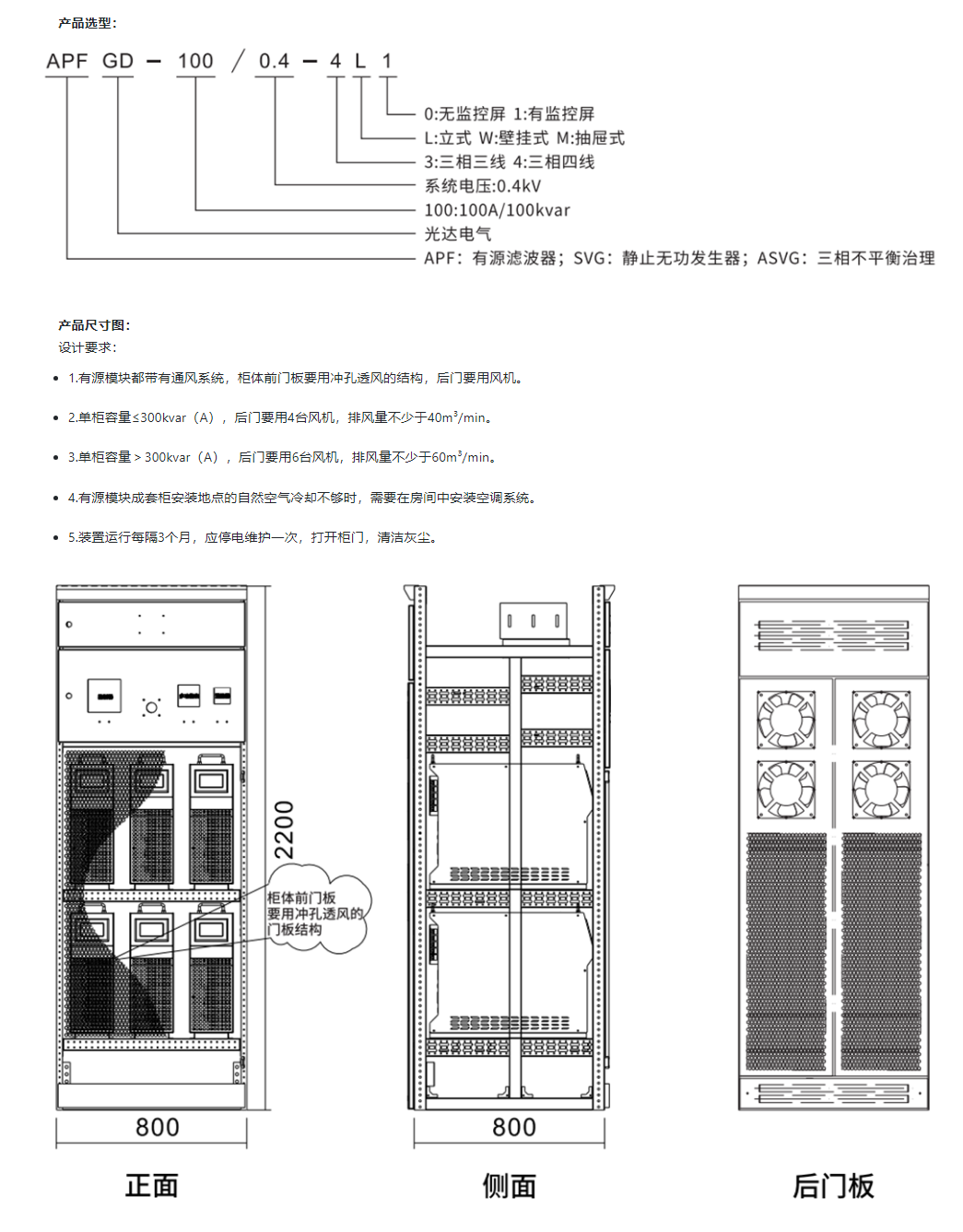

规格型号说明：
机架式（抽屉式）模块选型表 | ||||||
产品及型号 | 安装尺寸(mm） | 安装孔(mm） | 额定容量 | |||
W | D | H | A | B | ||
APFGD-50A/0.4-4M | 540 | 660 | 150 | 525 | 100 | 50A |
APFGD-100A/0.4-4M | 100A | |||||
APFGD-150A/0.4-4M | 170 | 150A | ||||
SVGGD-35kvar/0.4-4M | 150 | 35kvar | ||||
SVGGD-70kvar/0.4-4M | 70kvar | |||||
SVGGD-100kvar/0.4-4M | 170 | 100kvar | ||||
立式模块选型表 | ||||||
产品及型号 | 安装尺寸(mm） | 安装孔(mm） | 额定容量 | |||
W | D | H | A | B | ||
APFGD-50A/0.4-4L | 165 | 685 | 570 | 145 | 550 | 50A |
APFGD-100A/0.4-4L | 100A | |||||
APFGD-150A/0.4-4L | 185 | 685 | 570 | 165 | 550 | 150A |
SVGGD-35kvar/0.4-4L | 165 | 685 | 570 | 145 | 550 | 35kvar |
SVGGD-70kvar/0.4-4L | 70kvar | |||||
SVGGD-100kvar/0.4-4L | 185 | 685 | 570 | 165 | 550 | 100kvar |
壁挂式模块选型表 | ||||||
产品及型号 | 安装尺寸(mm） | 安装孔(mm） | 额定容量 | |||
W | D | H | A | B | ||
APFGD-50A/0.4-4W | 500 | 178 | 660 | 460 | 635 | 50A |
APFGD-100A/0.4-4W | 100A | |||||
APFGD-150A/0.4-4W | 198 | 150A | ||||
SVGGD-35kvar/0.4-4W | 178 | 35kvar | ||||
SVGGD-70kvar/0.4-4W | 70kvar | |||||
SVGGD-100kvar/0.4-4W | 198 | 100kvar | ||||
